手把手教你自动布局的进阶玩法，看这一篇就够了→（超干干货）

Andrew?

一位乐于学习和分享的设计师丨公众号：Andrew的设计笔记

2023-04-18浏览 69672,774 字 · 约 9 分钟

…

2021年的第 27篇原创文章

（figma系列第八篇）

距离2021年40篇原创目标还剩13篇

上周，咱们讲了自动布局的初步玩法，反响很是不错。

但初步玩法嘛，更多的聚焦在基础和外在，真正的进阶玩法我留到了这篇。

理解成本较高，所以我使用了一些讲故事的方法，希望让你更轻松得学习和掌握。

前排提醒：因为部分概念的强关联性，强烈建议你读完【6000字超干干货】没搞定这个概念，figma就真的白用了！→再来看此篇，以获得更好的阅读体验~

01自动布局的本质 core

自动布局的本质，在于父子级动态关系的把控。

大猩猩在SD12集和樱木说过：能够掌控篮板球，就能掌控比赛。（对，我又祭出这张图了）

我认为，能掌控父子级动态关系，就能掌控自动布局。

而在自动布局中，能具体去实现这种动态关系的是Resizing功能。

看到这里你可能会很懵逼，啥是父子级动态关系？啥是Resizing？别急，下面都会讲。

02Rezising是啥 what
‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍

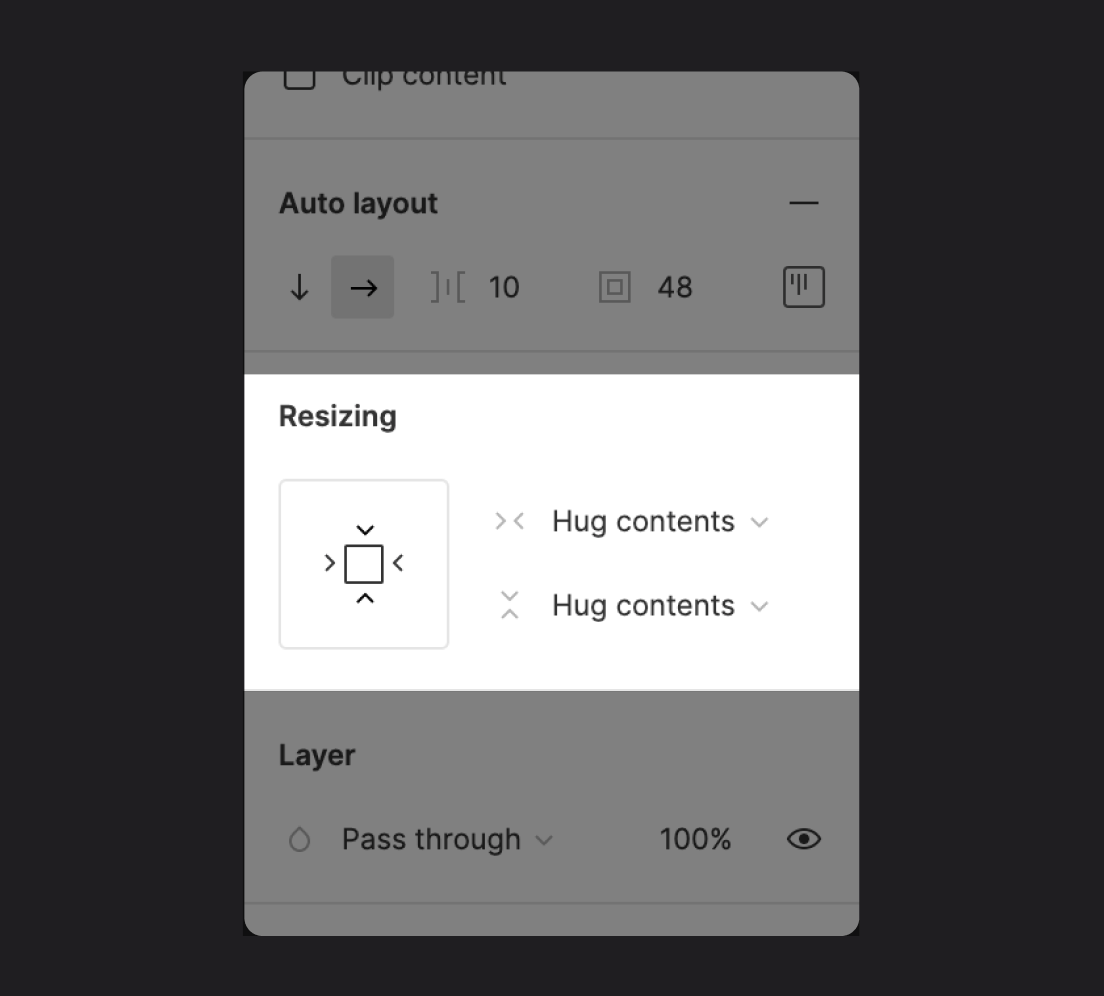

如果你创建了一个自动布局，那么你会发现，在auto layout面板下面，会多出这么一个玩意儿，它就是Resizing。

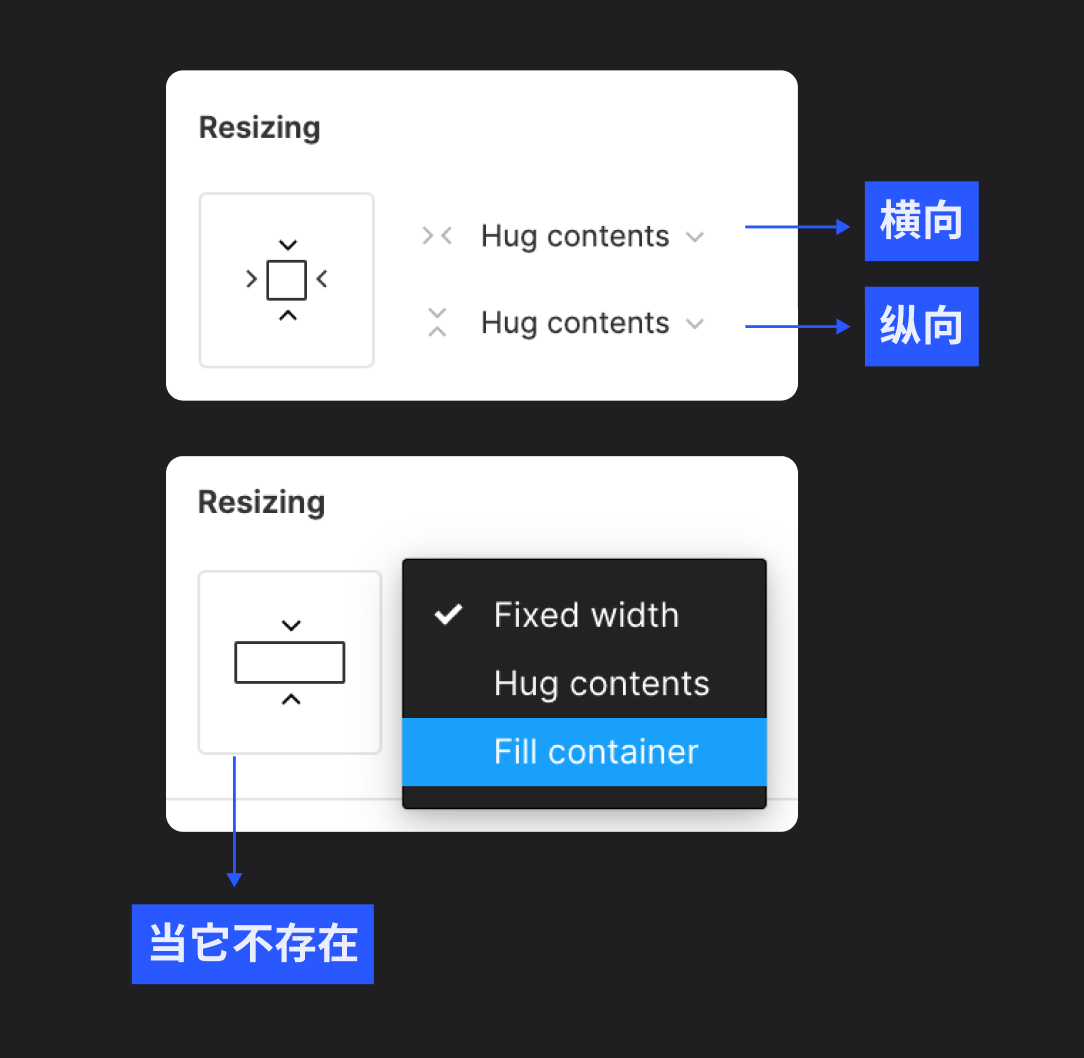

它的中文翻译「调整大小」让人一言难尽，文不表意还容易误导，所以我只叫它英文。先看下官方对它的描述：当一个对象的父级或者子级发生尺寸改变时，你可以通过Resizing来控制其如何跟随适应。 可能会有些晦涩难懂，所以我打了个比方：现在，《导演请指教》栏目组发现了你无与伦比的导演才华，邀你去节目组竞（chao）演（zuo），而此次的电影主题是「父子情」。现在你的麾下有Resizing这么一个编剧，他写好了三个和父子情相关的剧本。而你要做的，就是发挥你的绝妙才智确定一个合适的剧本，来在不同的场景下确定父亲和儿子关系的走向，以此干翻你的对手。这里父亲和儿子关系的走向，就是我上面所说的父子级动态关系。而这三个剧本，分别叫Hug contents、Fill container和Fixed size。你可以在Resizing右侧的两个下拉框里发现它们。这两个下拉框，分别代表了子级或者父级的横向和纵向。

左侧的图标又是啥？

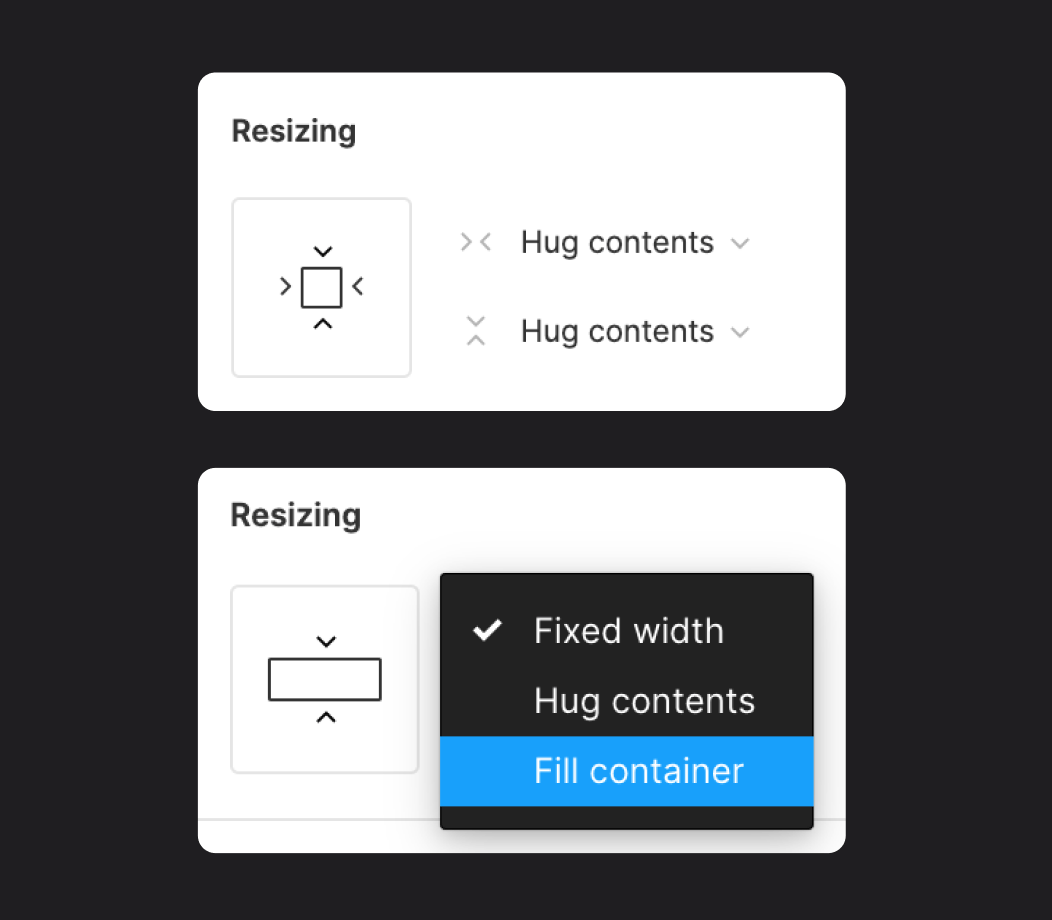

这里引用下草帽老师的观点，Resizing容易给你整懵的很大一部分原因，在于左侧的图标。看上去唬人，但其实，左侧图标和右侧下拉框实现的是一个功能。因为图标非常难用，我的建议是，只通过右侧的下拉框去选择剧本就行。

03Rezising的三个剧本 juben

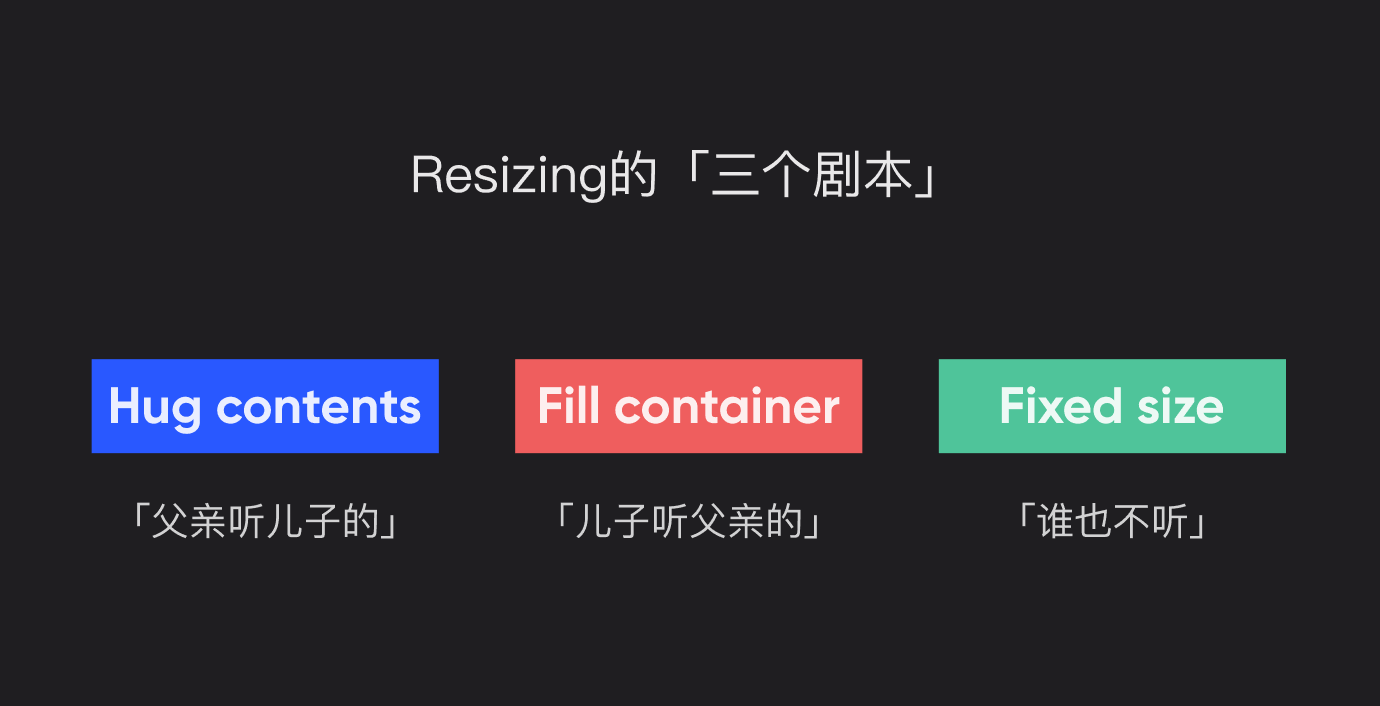

下面，我为你简单讲下这三个剧本。懂这三个剧本，你的自动布局基本就不成问题。（注意，下面涉及到父子级关系，如果对这些概念不了解的小伙伴，强烈建议看完【6000字超干干货】没搞定这个概念，figma就真的白用了！→中的对象关系、frame多合一优势这两节内容~）

Hug contents

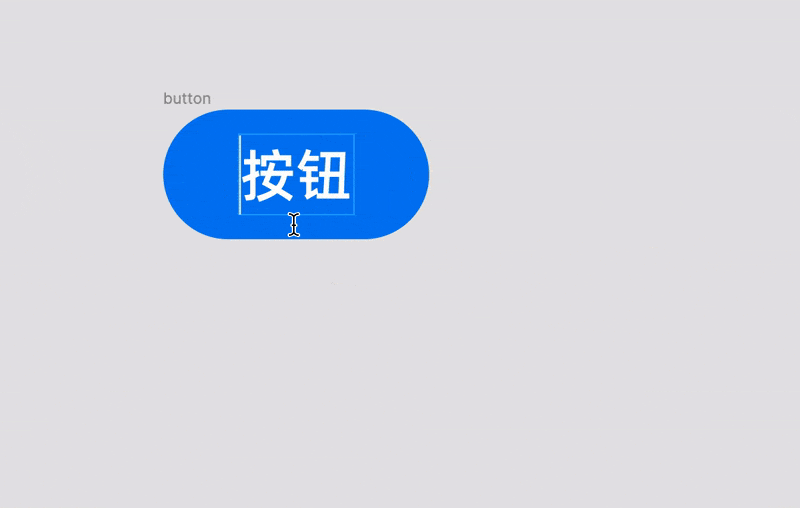

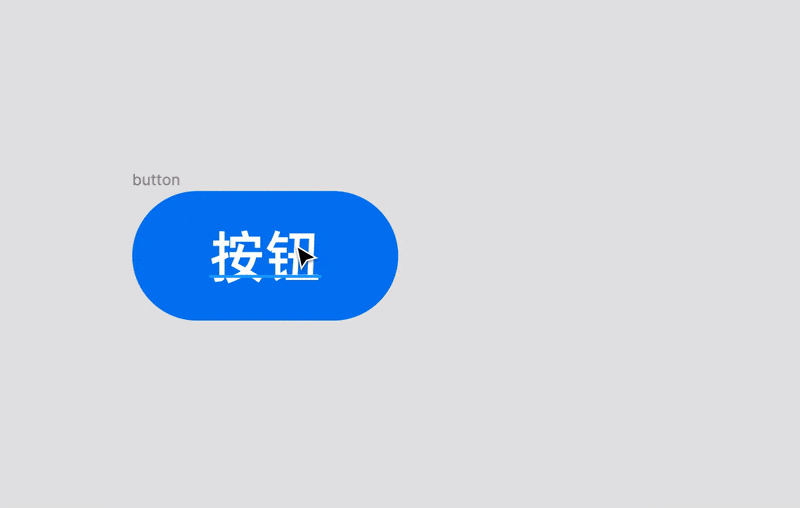

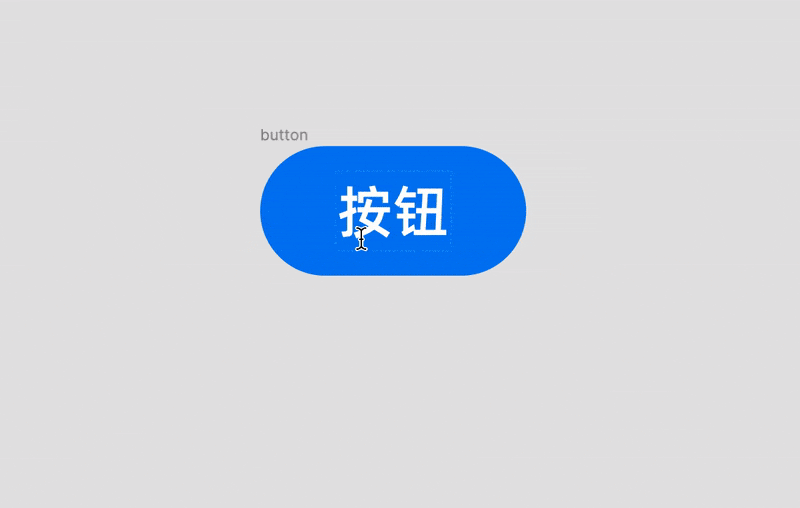

Hug contents（适应内容）这个剧本，主线就是「父亲听儿子的」——即父级的尺寸跟随子级的尺寸而变化。这个剧本的主角是父亲。举个例子，下面这个按钮就是父级，按钮内部的文字就是子级。我们将主角（父级）的Resizing设定成Hug contents，接下来的剧情就按这个剧本走——不论子级什么长度，按钮这个父级的尺寸始终跟随子级变化。

因为这种剧本的使用场景最多，所以它也是所有自动布局默认的剧本。

谁有权拥有这个剧本

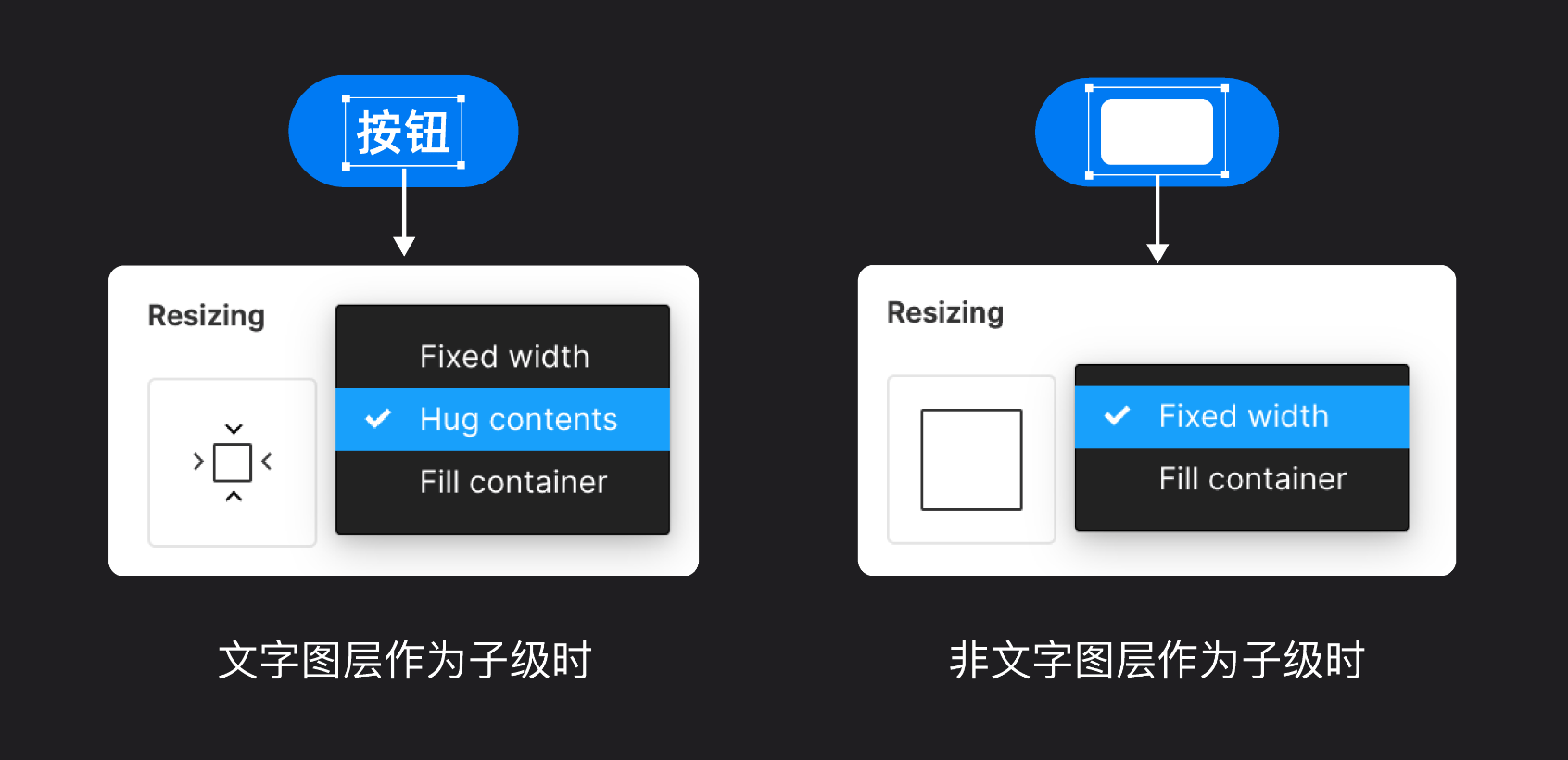

先说结论：所有的父级和文字子级。（以下分析过程有些绕，可直接跳过，不影响Resizing的掌握） Hug contents是父级跟随子级，所以我们选定的这个对象，必须得有子级让我们去跟。这就好比主角想听儿子的话，前提是他得有一个儿子才行。所以，按钮文字作为唯一的、没有儿子的子级，选定它时理应不该出现Hug contents这个剧本。但让我颇为意外的是，它作为子级时偏偏就有这选项。而我们把文字替换成其他图层（比如形状）时却没有出现。

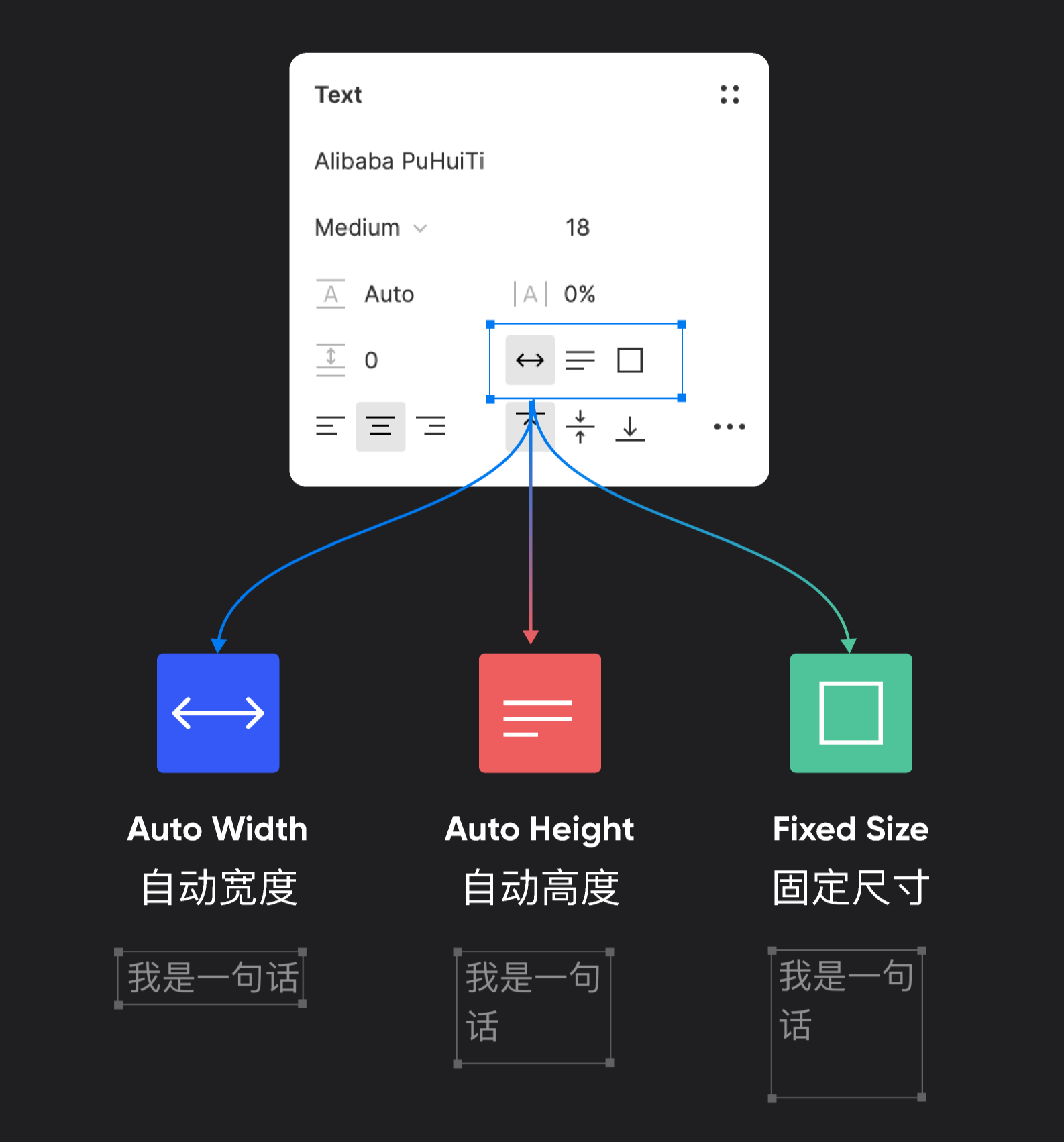

其实，这是因为文字图层本身也有类似Resizing的属性，所以允许文字型子级有Hug contents功能。文字的Resizing，也就是我们熟知的文本框三属性：自动宽度，自动高度和固定尺寸。

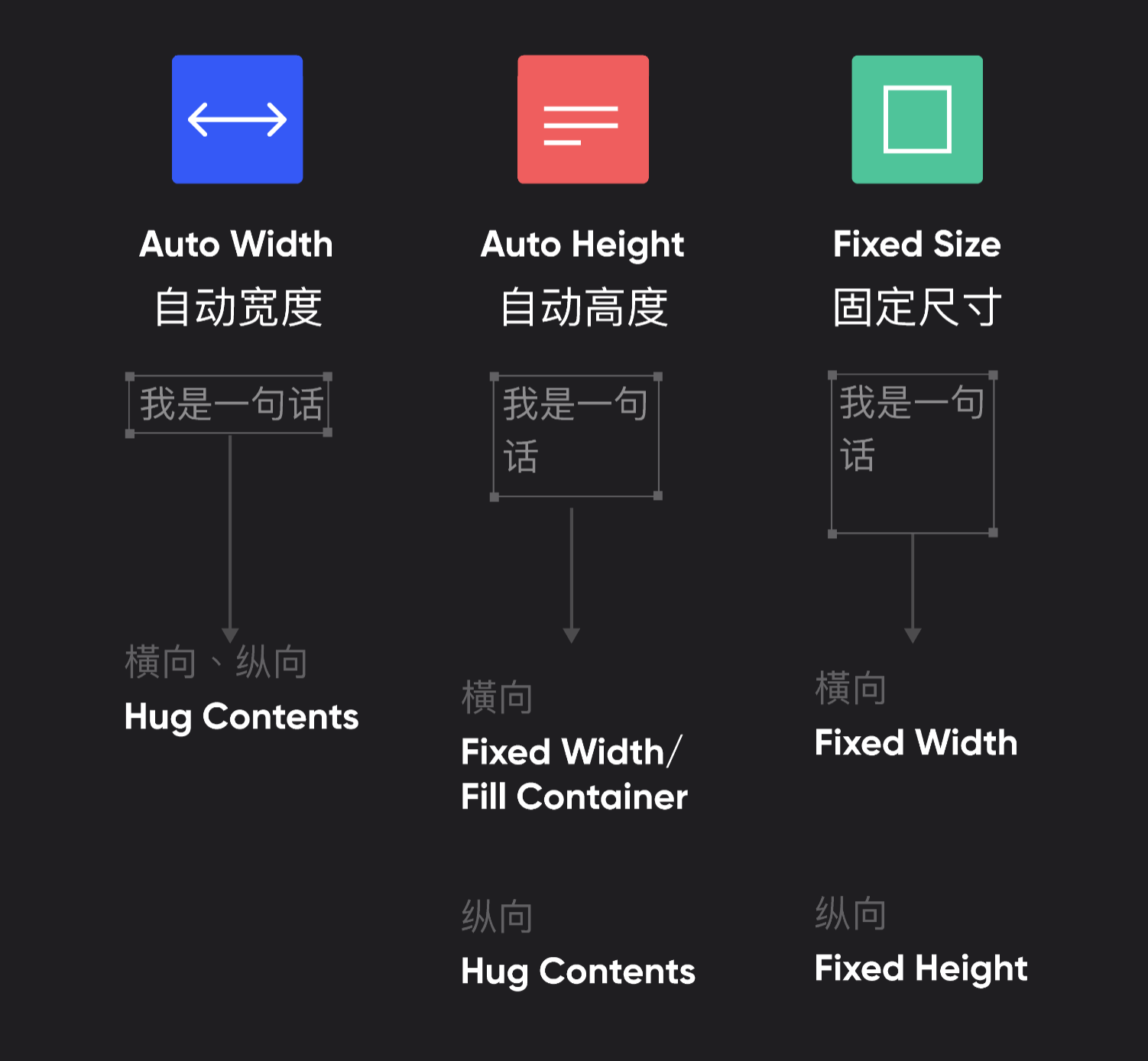

而这三个属性，和自动布局中的Resizing异曲同工，之间也存在着一对一或者一对多的对应关系。

比如你将其属性定义为自动宽度，那么你会发现横、纵向的剧本都是用了Hug contents，但如果你把横向改成了Fixed width，你会发现文本框属性变成了自动高度。而这种横向定宽、纵向自适应的特点，则正好对应了这种属性。

Fill container

Fill container（填充容器）这个剧本和上面的完全相反，它的别称是《你爹还是你爹》，主线是「儿子听父亲的」，即子级尺寸跟随父级的变化而变化。它的主角是儿子。继续用这个按钮案例，我们在自动布局时已事先设定了上下8px、左右24px的padding值（内间距）。然后横向上，将子级设定Fill container。然后改变父级的宽度，你会发现，不论父级什么尺寸，子级宽度将始终基于所设定的padding值，跟随响应变化。

谁有权拥有这个剧本

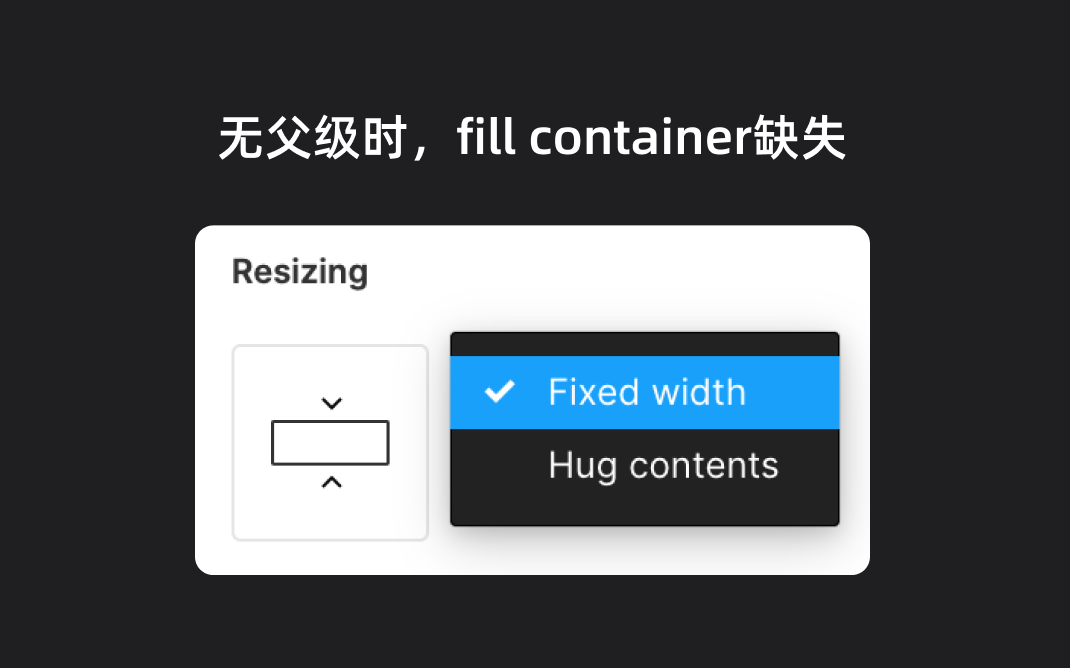

先说结论：作为主角的子级。所谓的子级，就是有父级（frame、group等）包裹的对象，因为只有这样才能让子级跟随。所以我们选定的对象，如果没被父级包裹时（比如直接放在画布上的top frame画板），Fill container剧本是没有的。

Fixed size

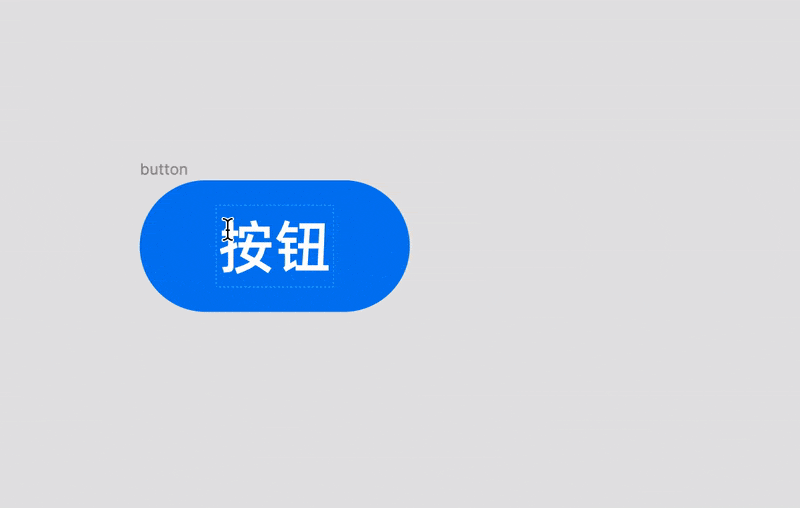

上面俩剧本，总得有一方必须听另一方的。 Resizing大佬觉得人物关系不够对立，不够吸引眼球，因此又创作了第三个剧本Fixed size，主线就是「儿子和老子反目成仇，谁也不服谁」。我们固定元素的横向或纵向尺寸后，其尺寸都不会跟随父级或者子级的变化而变化。表面上还像以前那么亲密，但早已貌合神离、形同陌路。比如这个按钮，我们固定子级的宽度（fix width），在改变父级（按钮容器）或者子级的宽度后，子级宽度将始终保持固定，并没有像fill container那样跟随变化。

然后，我们再固定其高度（fix height）。改变父级或子级的尺寸，子级高度同样未跟随变化。

子级搞完，我们再来尝试下父级。我们又回到最初的起点，将子级设定Hug contents，父级固定其宽高。那么增加文字后，可以发现不论子级怎么变化，父级自身的宽高都维持不变。

04实战 fight

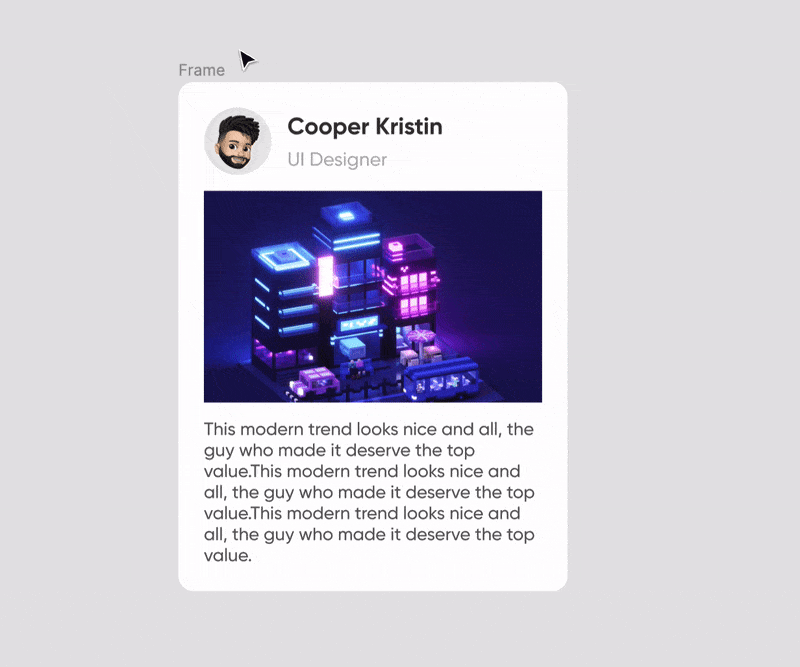

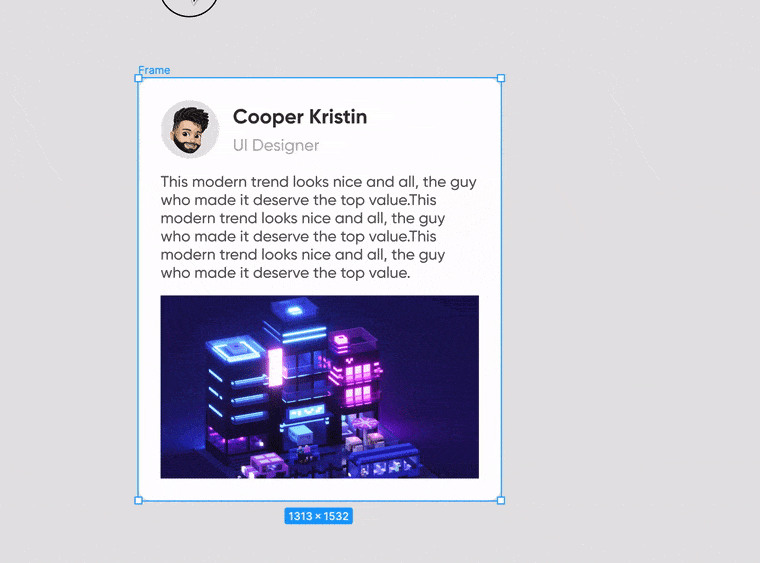

这里继续沿用咱们上篇文章所制作的自动布局化的卡片。我们的目标是：通过Resizing这个功能来实现这个卡片的动态响应。最后的效果应该是下面这样：

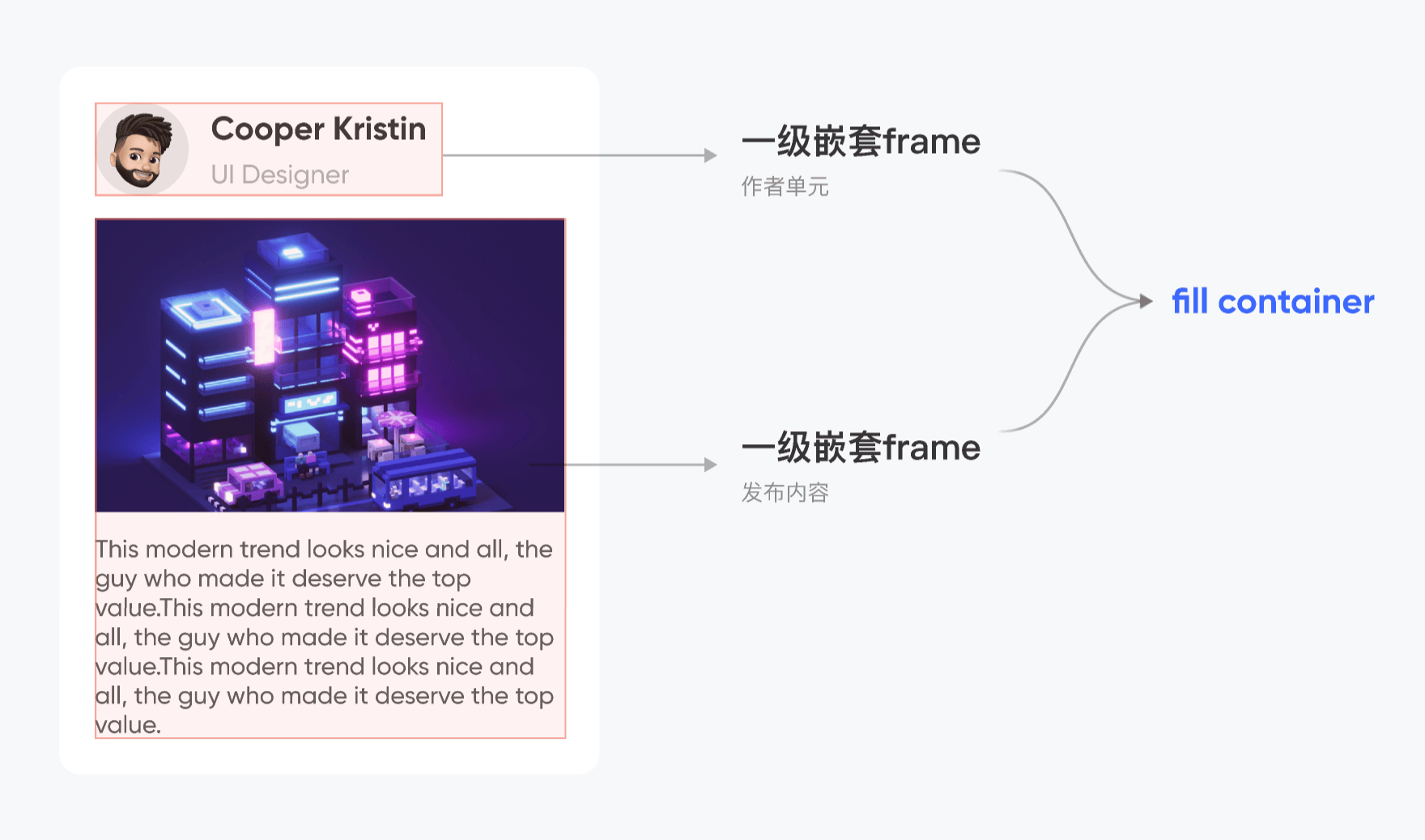

首先，从目标回推，要想实现这样的效果，也就是让内部的子级跟随这一整个卡片父级。所以我们选择儿子听父亲的剧本-Fill container，将其应用到我们的子级-上下两个嵌套的自动布局frame。

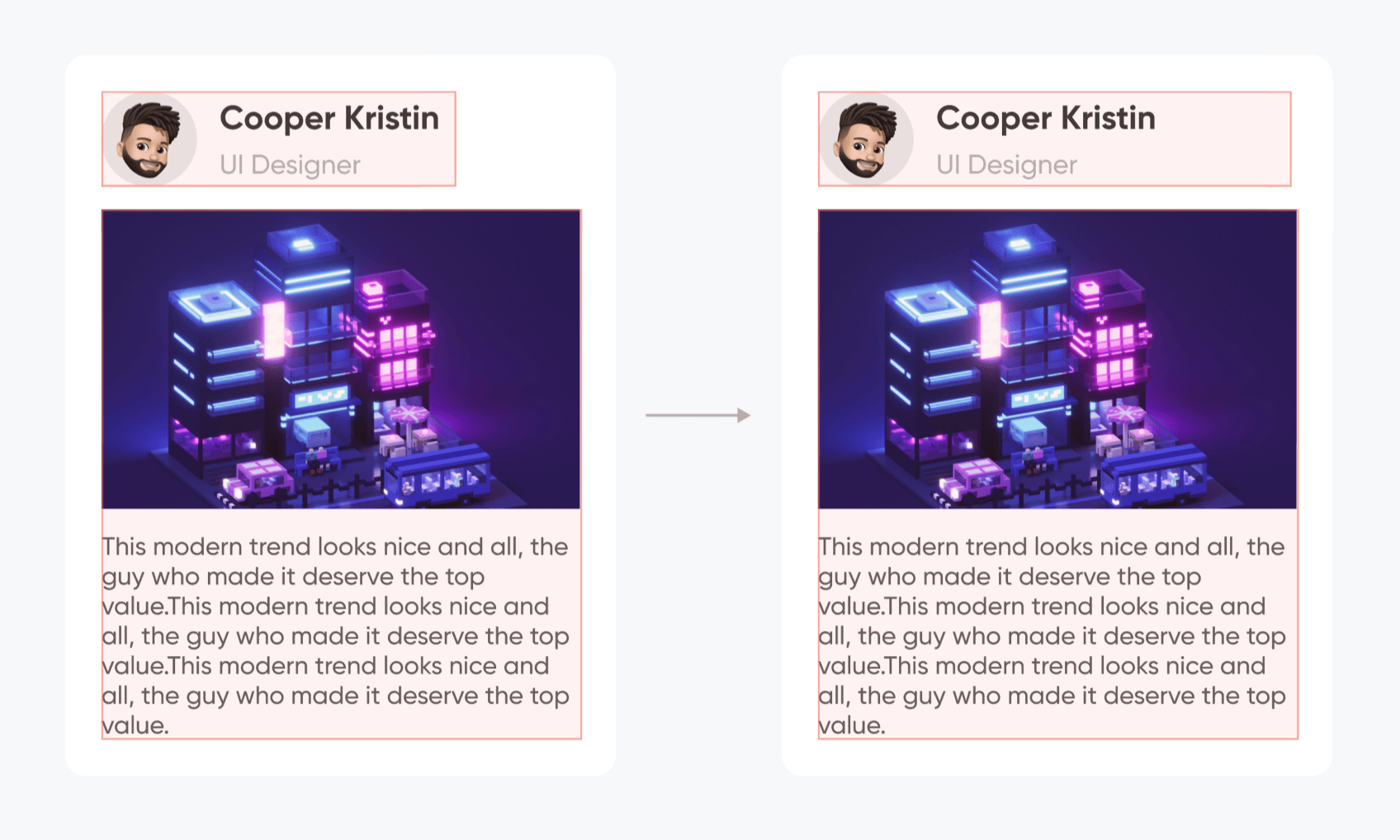

应用后，作者单元的尺寸因为要跟随父级，所以进行了拉伸。

但是！我们改变卡片尺寸时并没有任何反应。

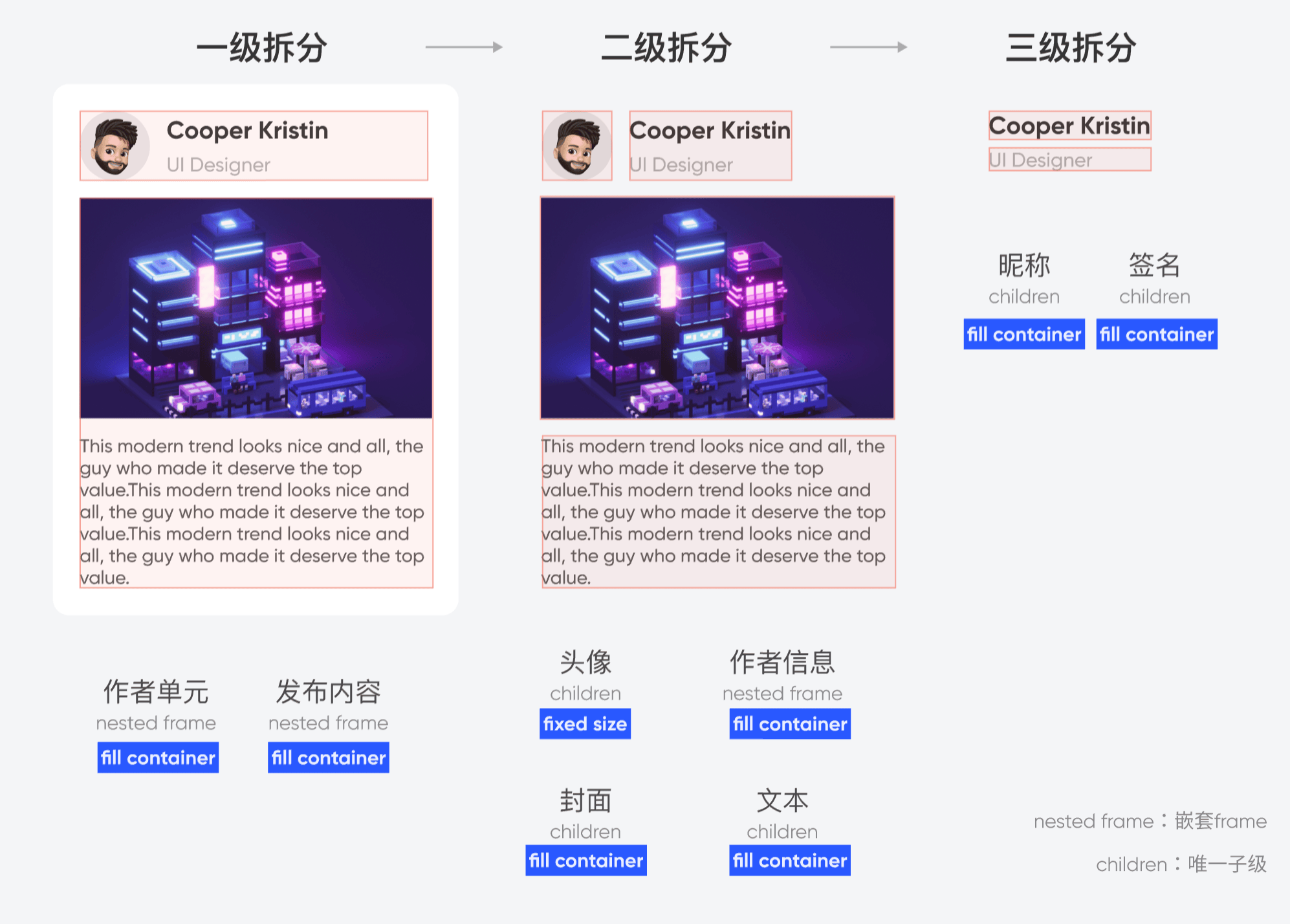

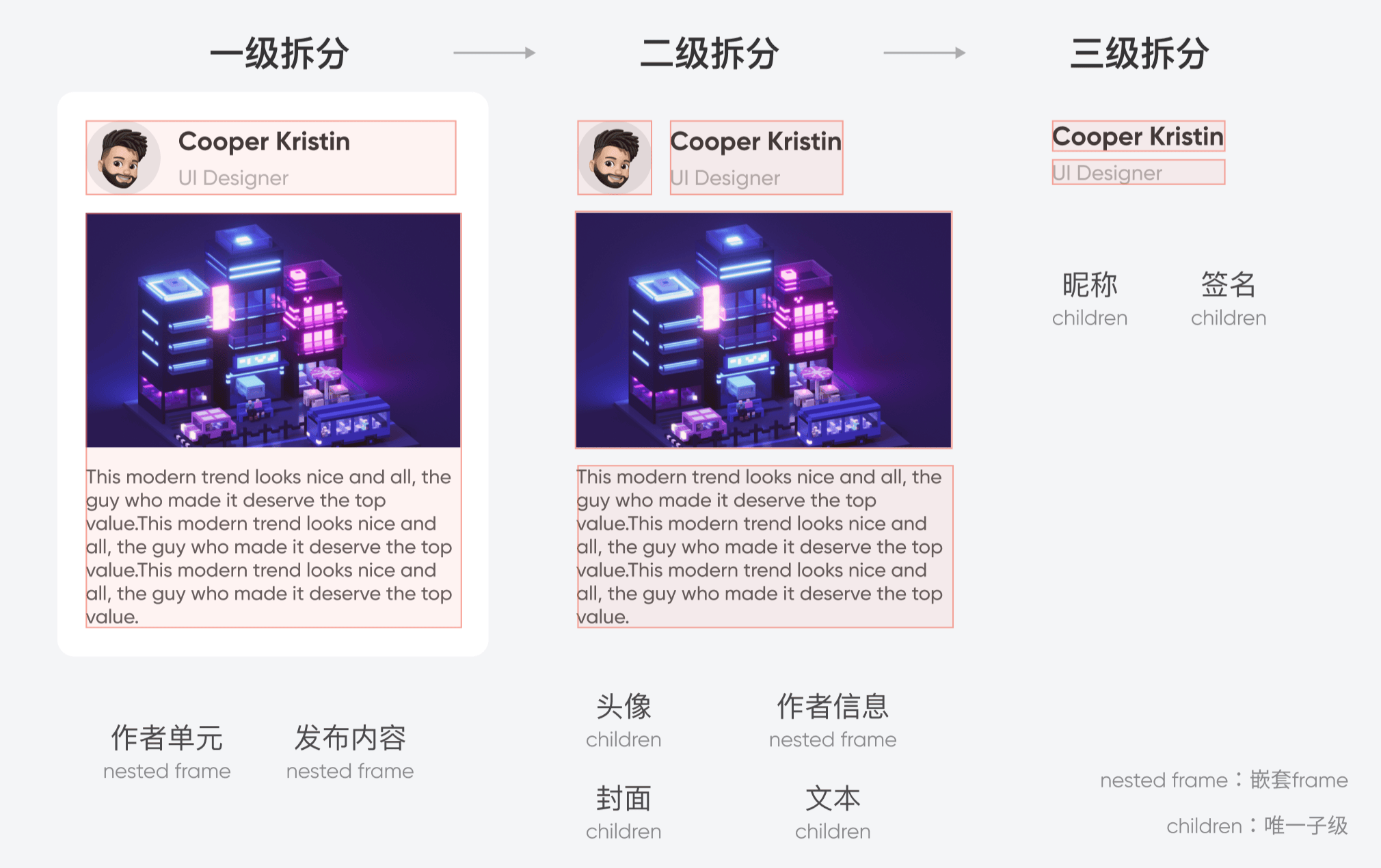

这是因为：Fill container只能决定子级跟随当前层的父级。如果存在多个嵌套层，那么每一层的子级都得去应用这个剧本，彼此联动才能生效。 比如这个卡片，我们只把剧本应用到一级拆分下的俩frame，那么子级跟随父级变化的规则仅在这一层生效。但更细分下的子级并没有生效，那么整体卡片就无法正常响应。这就好像表盘里的那些齿轮，任意一个齿轮的齿口没有衔接上，那么整个钟表就无法运行。
