三维高品质地图制作流程

2022-12-011,946 字 · 约 7 分钟浏览 701
…

3D Map Generator Terrain插件

插件下载后，文件中有3D Map Generator Terrain安装和使用教程

以下为付费内容，付费后即可查看完整教程和源文件下载

[content_hide]

[b2_file link="https://pan.baidu.com/s/1v7SahtvbfqzQwphjoC3YYA?pwd=6666" name="3D Map Generator Terrain+全能电子地图下载器+Global Mapper+案例源文件" pass="6666"]

如果想使用中文版，就不要安装扩展包，否则中文会变成英文。

全能电子地图下载器

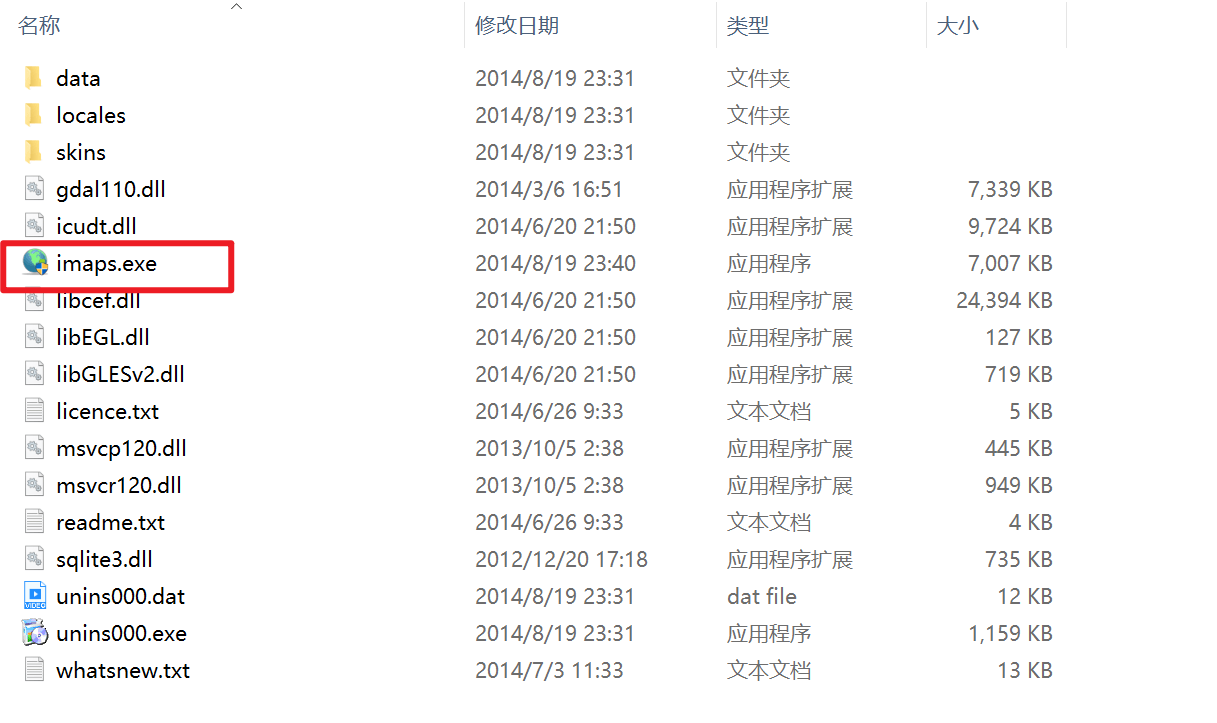

先安装一个全能电子地图下载器的软件，我用的是绿色版本，下载解压之后，运行imaps就可以使用

https://www.123pan.com/s/w5fKVv-2EW5v

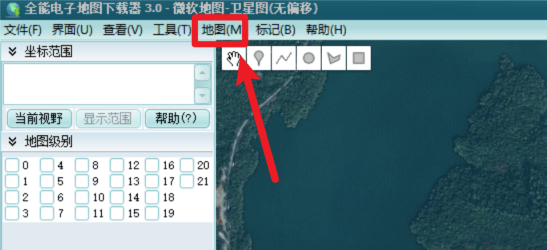

打开之后可以在菜单栏的地图模式下，切换地图数据源，推荐用微软的卫星地图

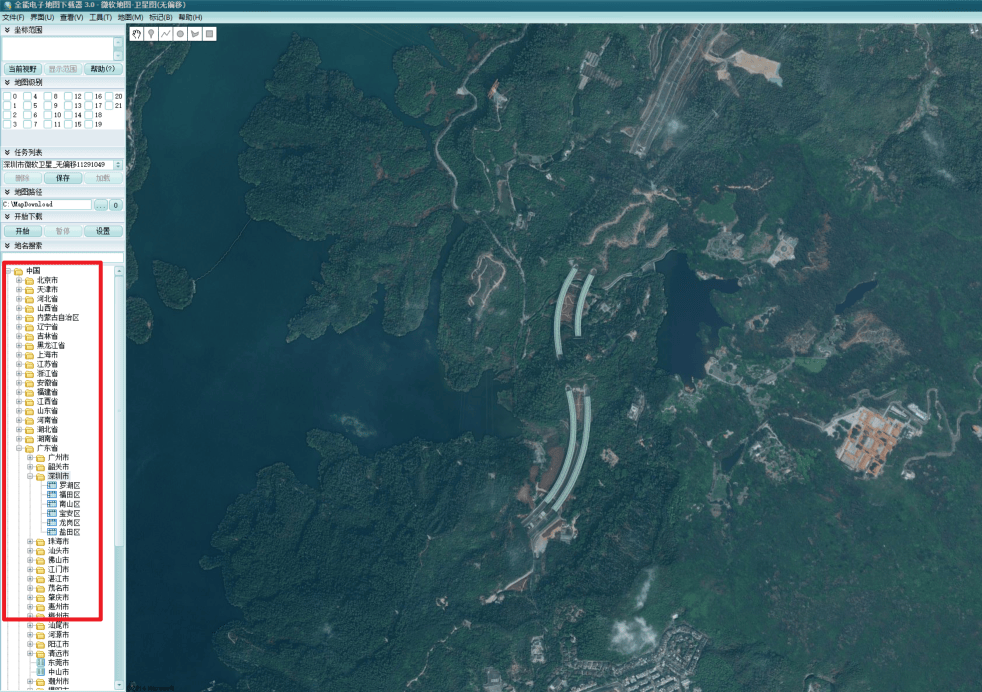

然后在左侧导航栏，找到目标地点

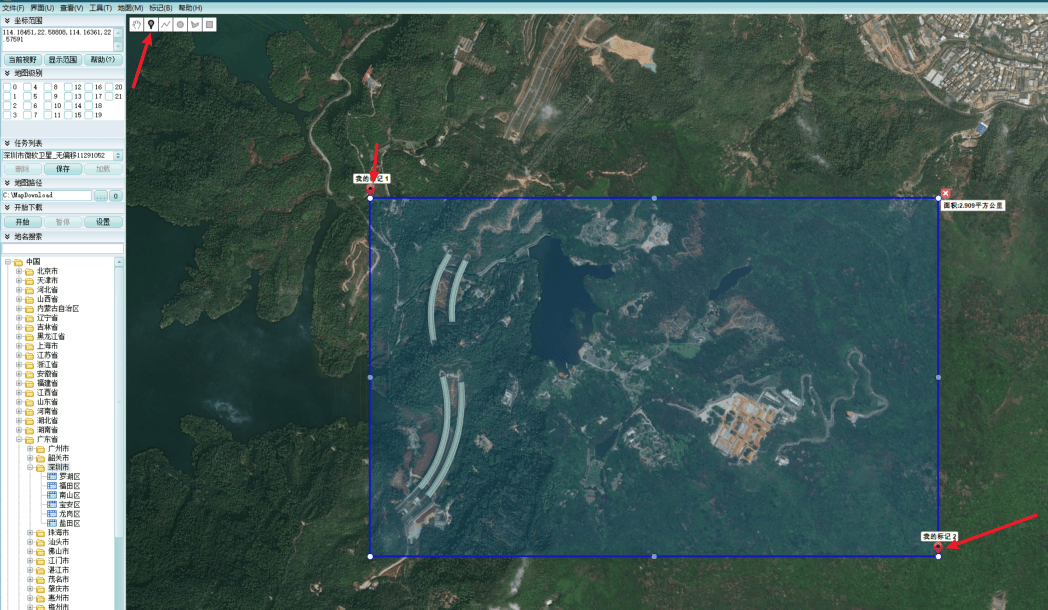

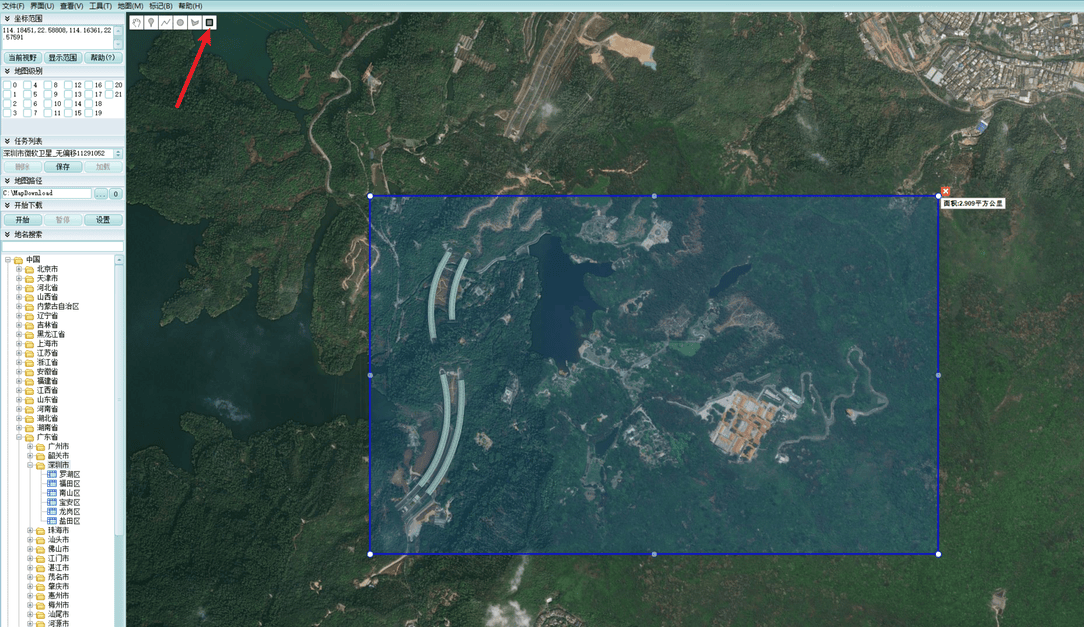

然后通过绘制矩形工具，绘制一个范围

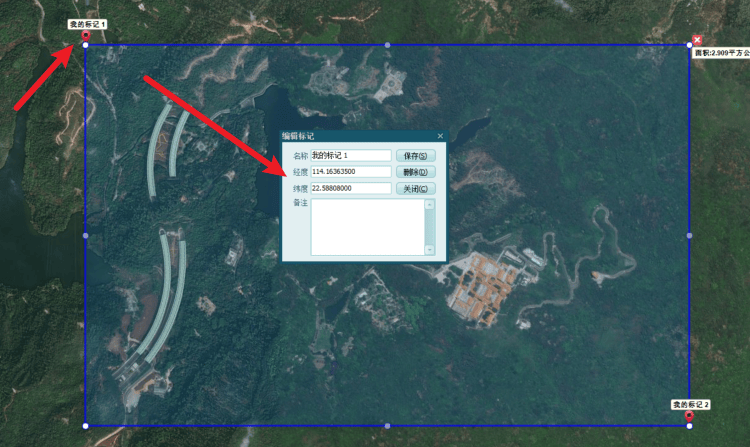

然后用标记工具，给绘制范围的左上角和右下角分别打一个标记用来记录经纬度坐标

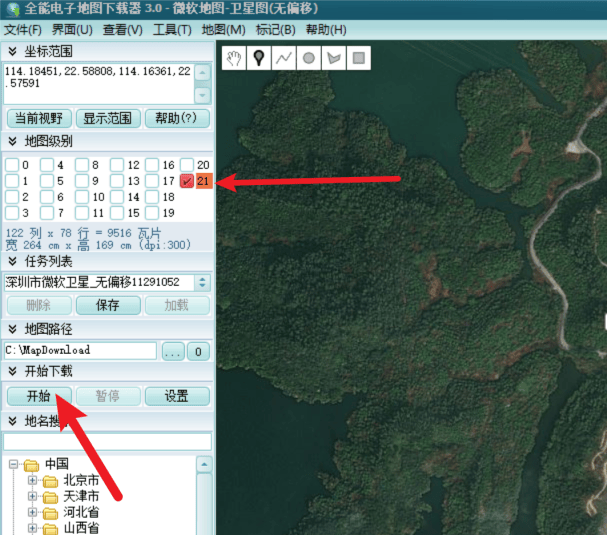

然后选择地图级别，点击开始按钮就可以开始下载了，级别越高，下载的就越慢，这里建议不要太高级别

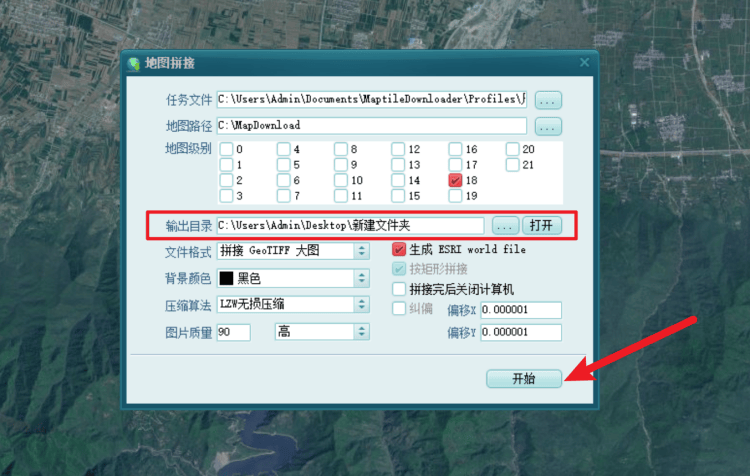

下载完后，会有个地图拼接弹框，点击确定，然后选择保存的位置，点击开始拼接

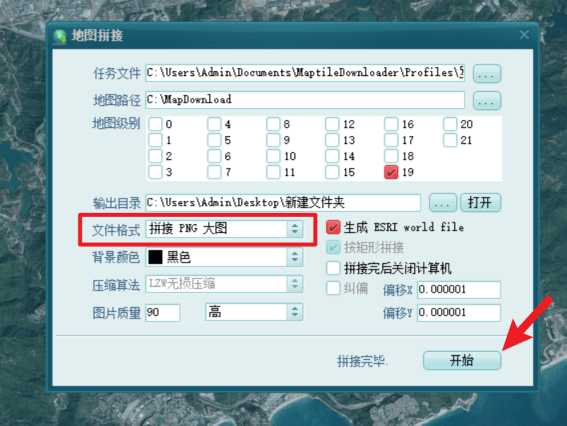

如果拼接导出的卫星图格式错误，可以修改一下文件格式，在重新拼接一次

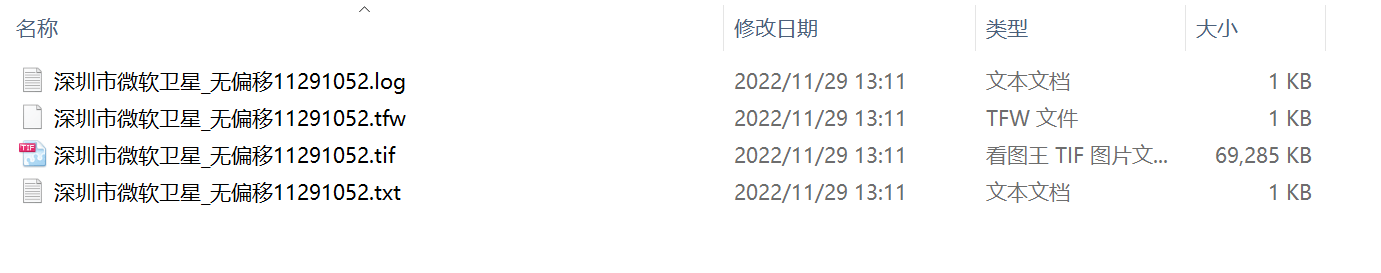

拼接完后的卫星图

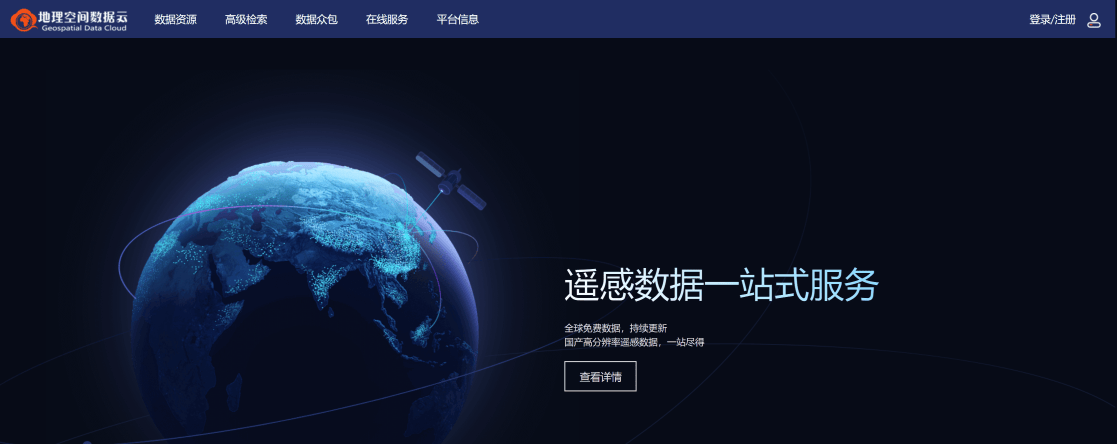

地理空间数据云
然后需要在地理空间数据云的网站上下载高程图，需要先注册账号
网址：地理空间数据云官网

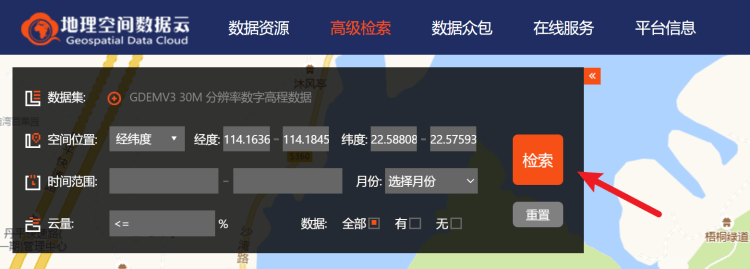

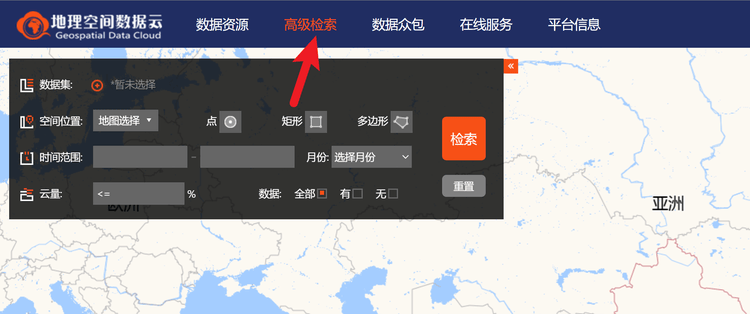

注册登录后，进入高级检索模块

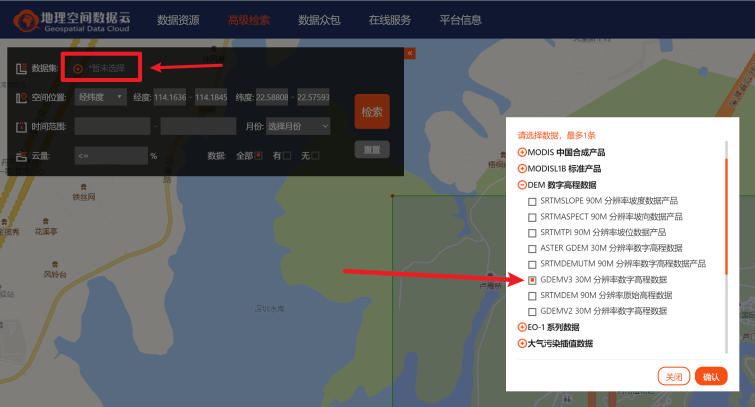

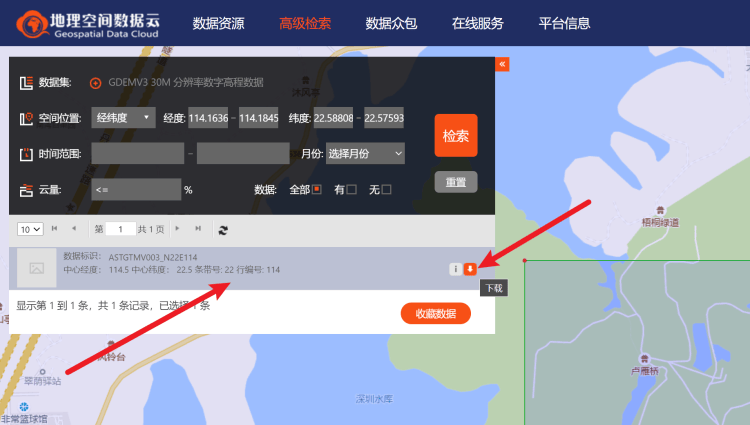

然后先添加数据集，找到GDEMV3 30M分辨率数字高程数据，然后确认

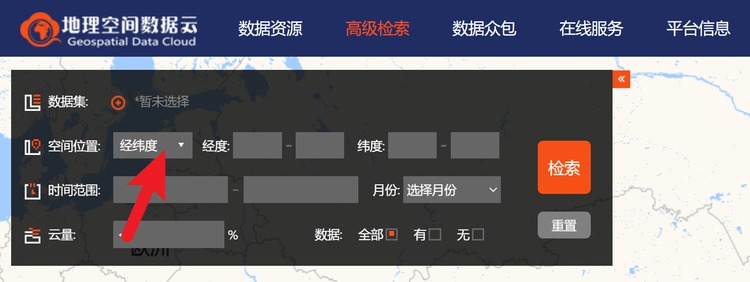

然后将空间位置改为经纬度




然后在全能电子地图下载器中，选择打的标记，就可以看到经纬度信息

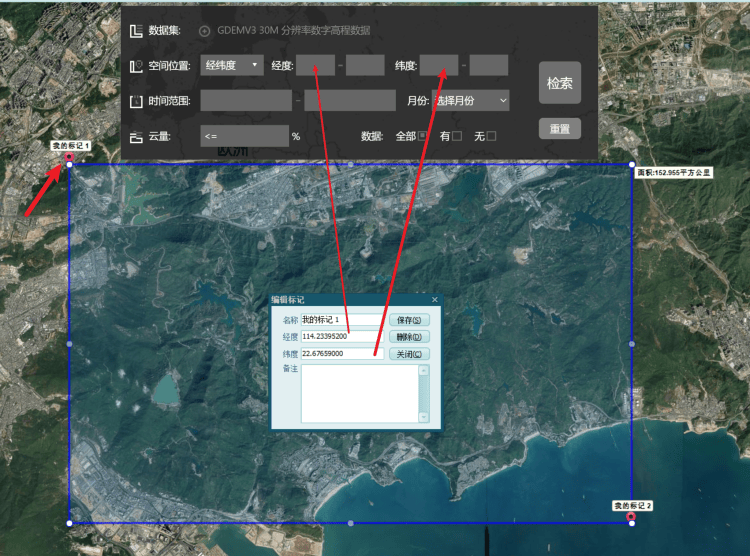

依次将第一个标记点的经纬度和第二个标记的经纬度信息填入（复制粘贴）




填完之后，点击检索按钮




然后选择高程数据，点击下载按钮

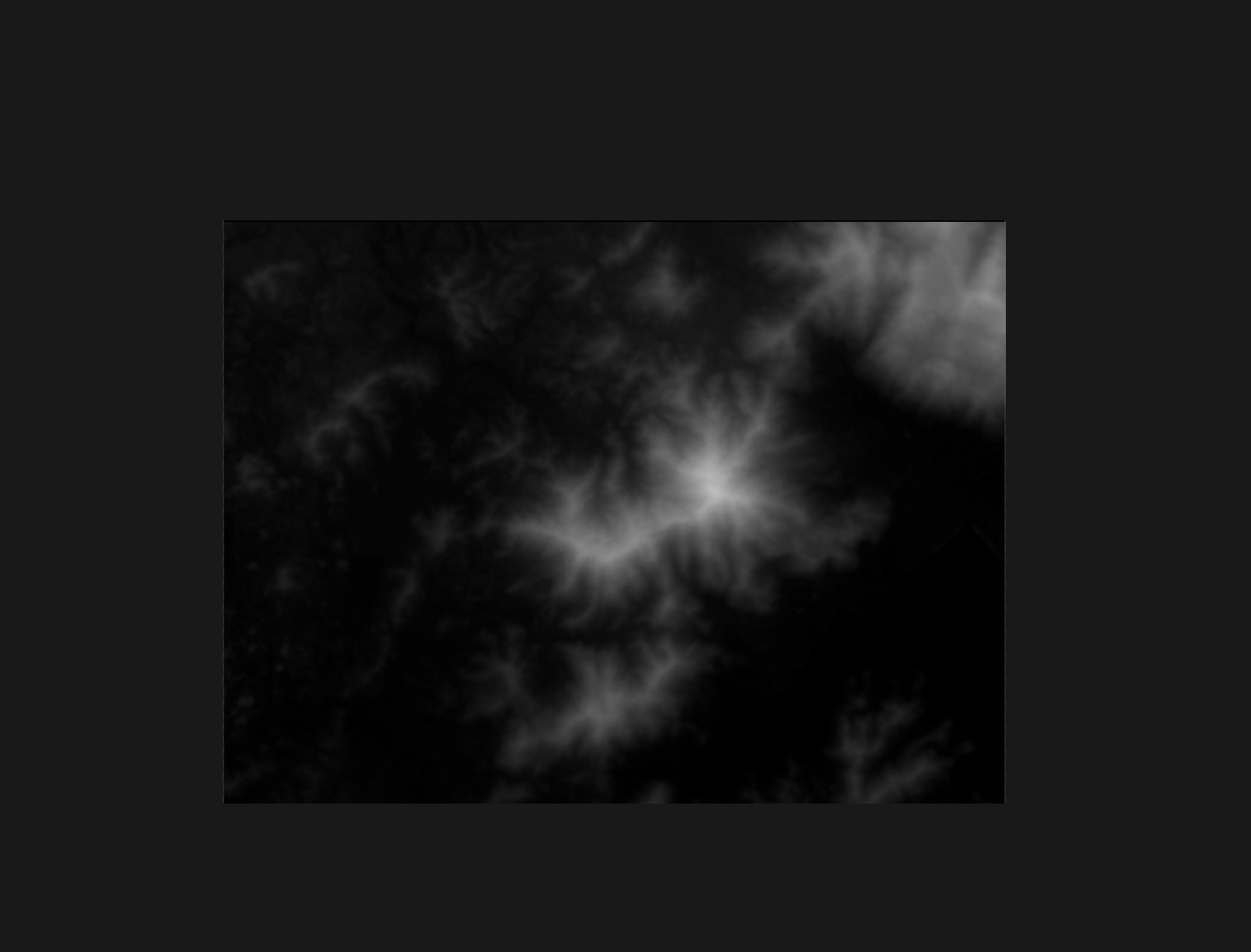

下载的高程图




GlobalMapper

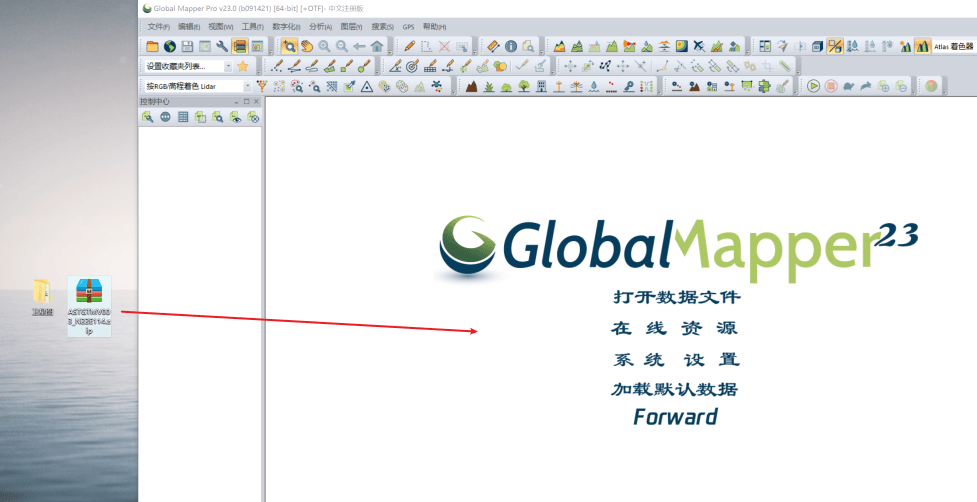

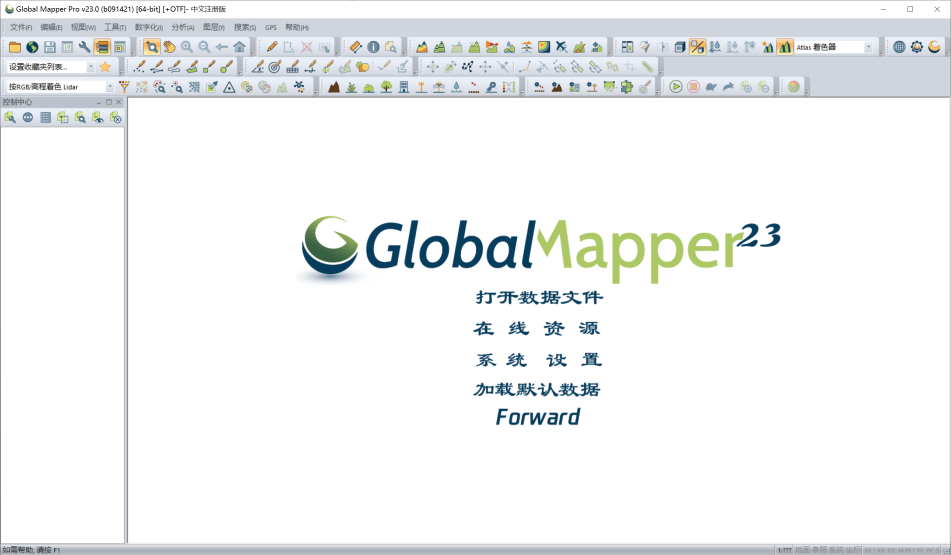

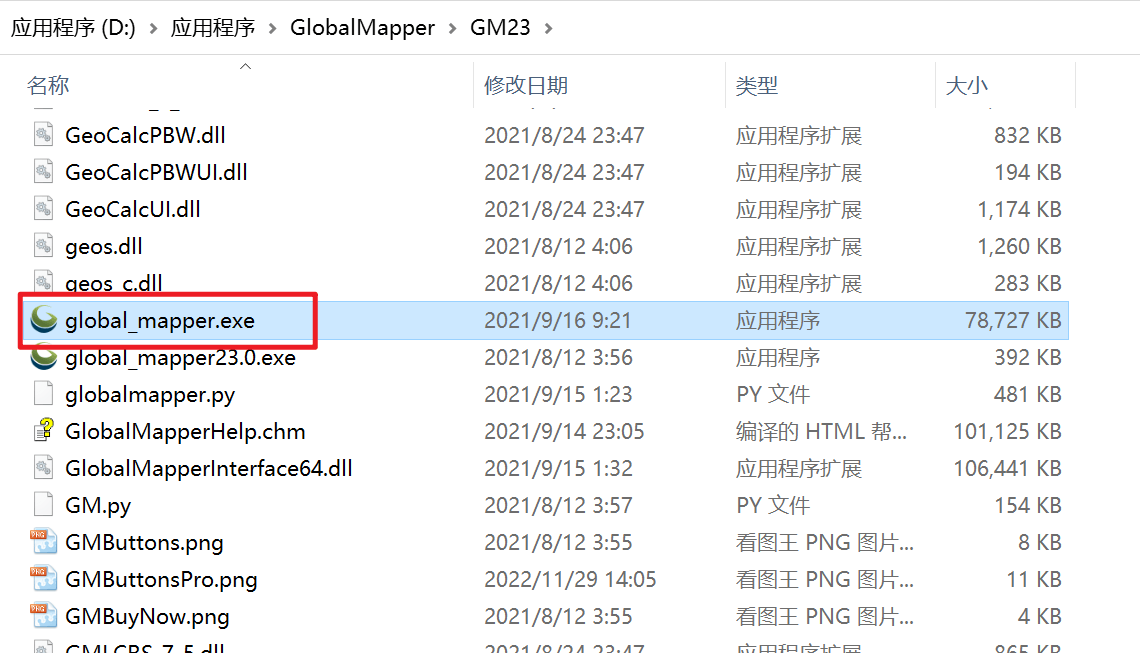

然后要使用GlobalMapper软件处理高程图和卫星图，此版本为绿色免安装，下载解压后，将global_mapper.exe右键，快捷方式发送到桌面，第一次使用管理员运行。

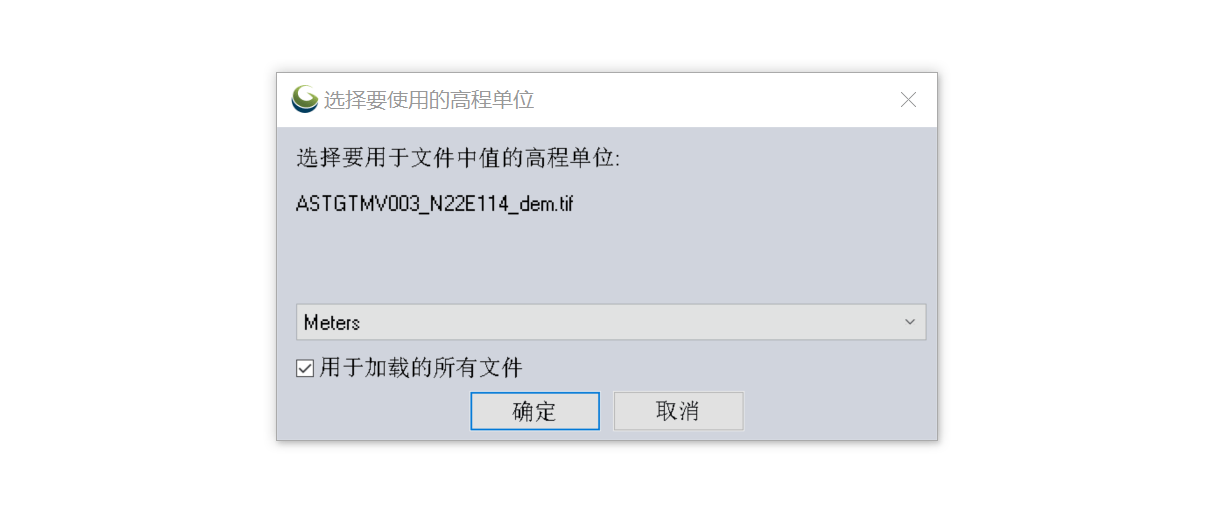

然后将下载的卫星图和高程图导入，先将高程图拖入



选择默认

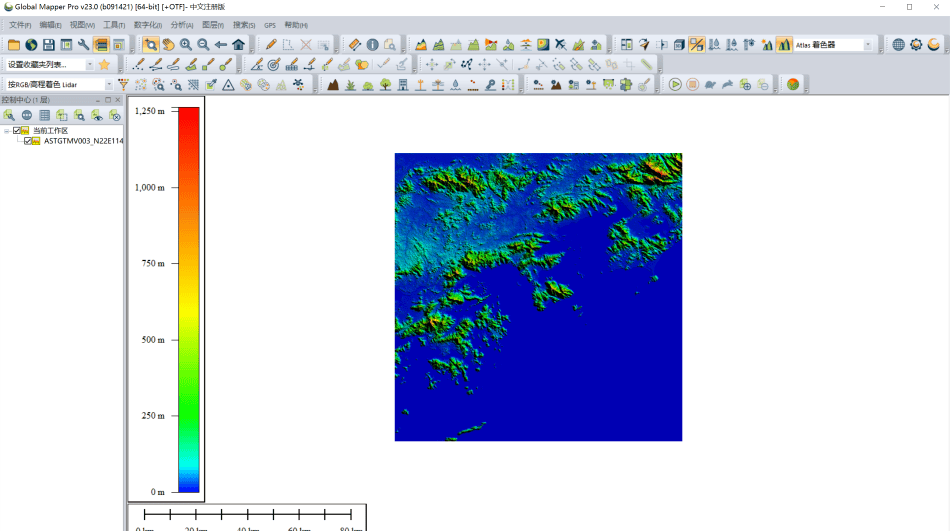

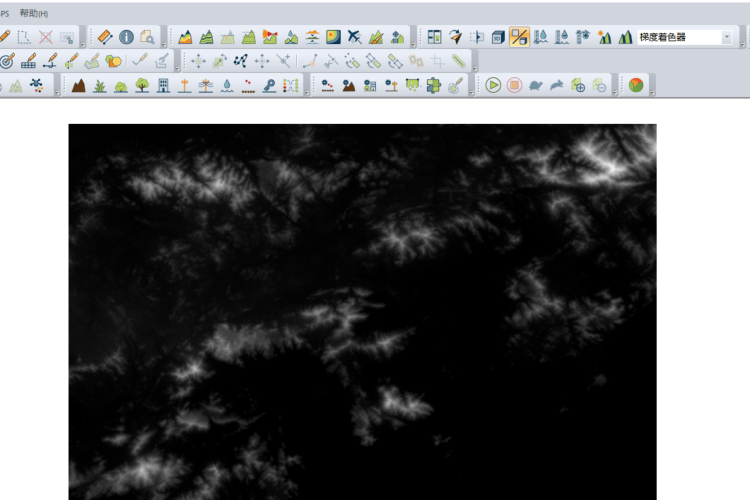

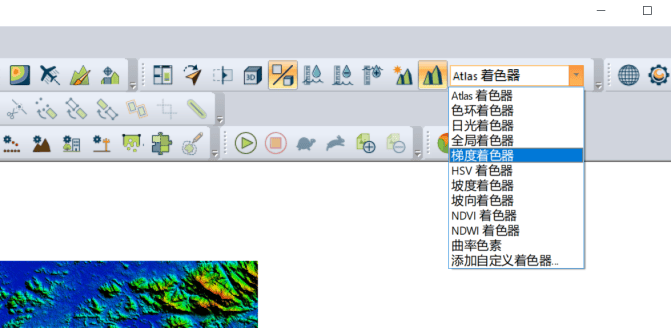

然后选择梯度着色

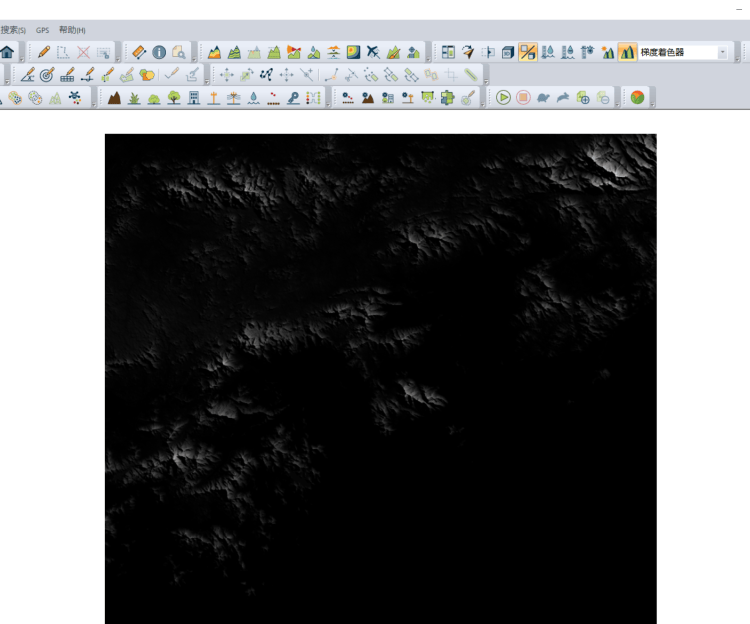

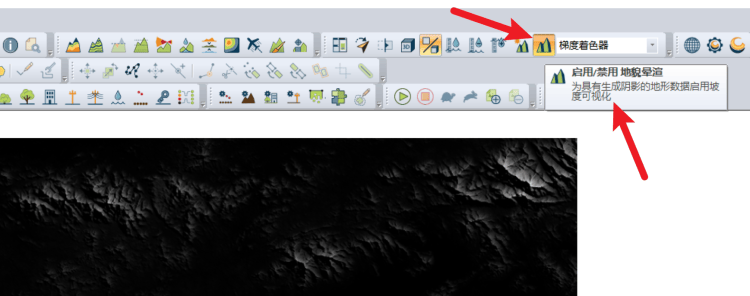

然后关掉启用/禁用 地貌晕渲

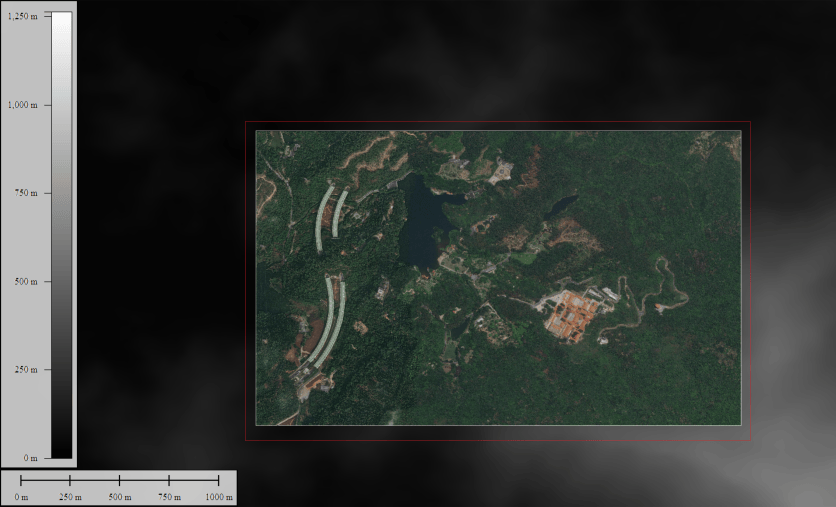

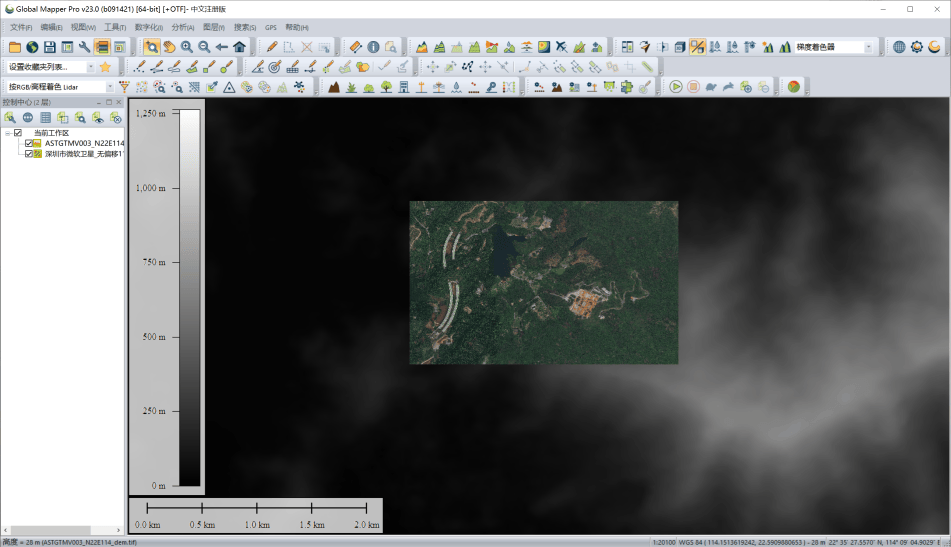

然后在把卫星图拖入窗口中，卫星图只占高程图的一小块，我们只需要卫星图区域的高程图

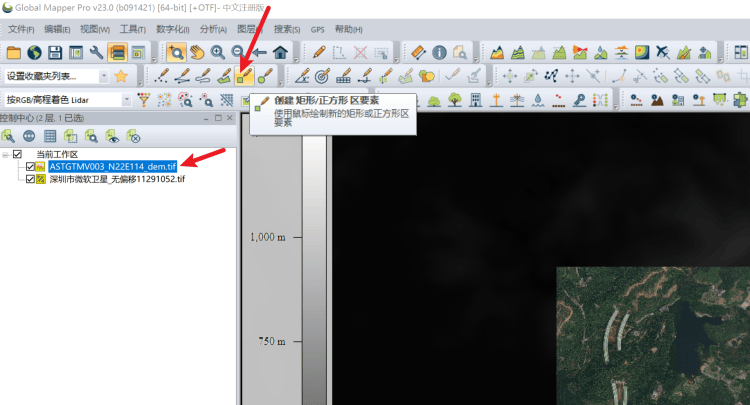

选择高程图，然后选择创建矩形/正方形区要素 按钮，弹框选择确定




然后把卫星图区域画出来

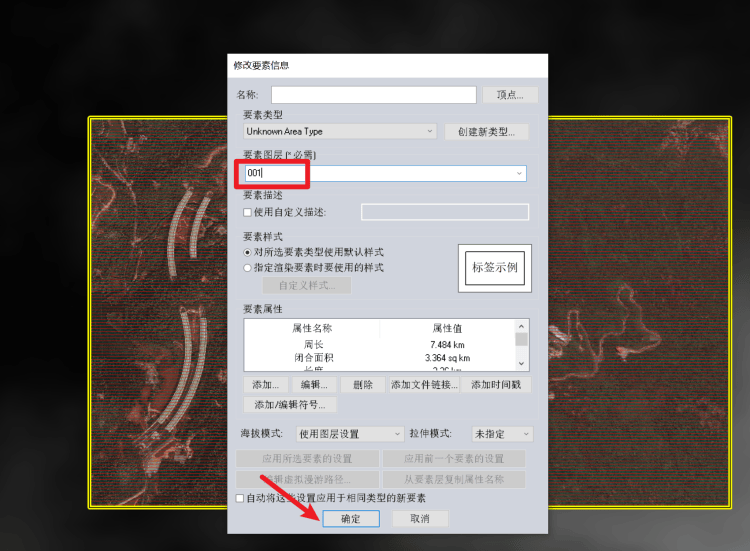

松开鼠标后的弹框中，设置要素图层名称，点击确定即可

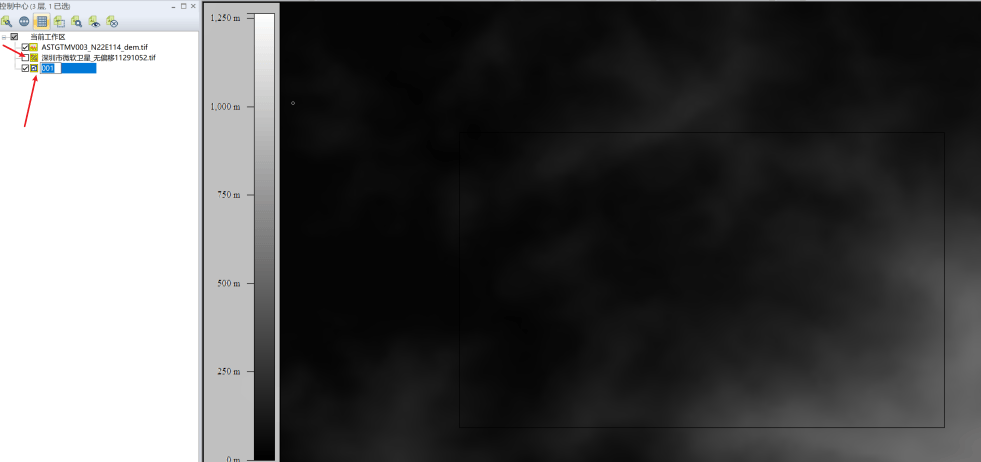

隐藏卫星图后，就可以看到我们画的区域

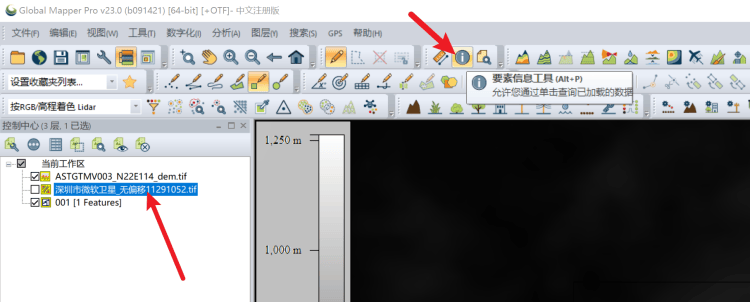

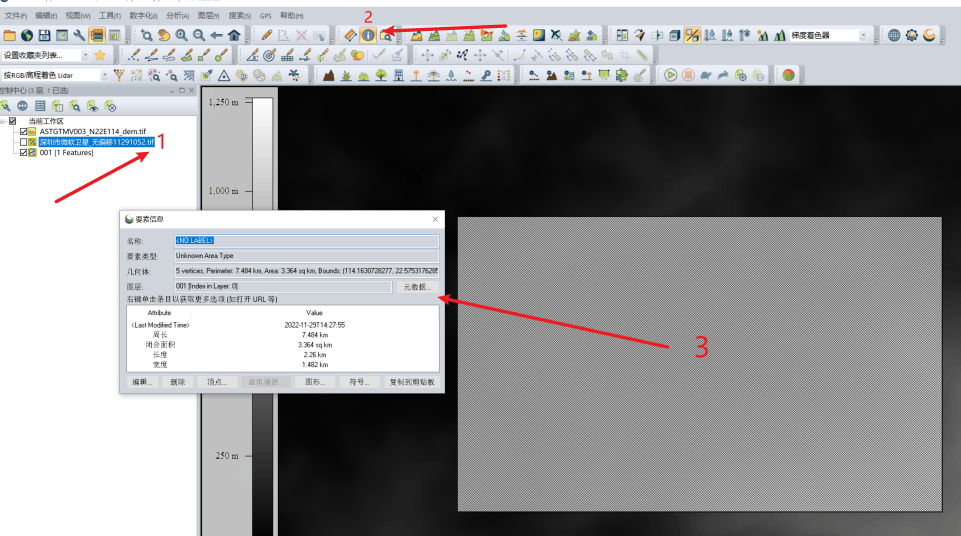

然后选择卫星图层，点击要素信息工具，弹框点击确定

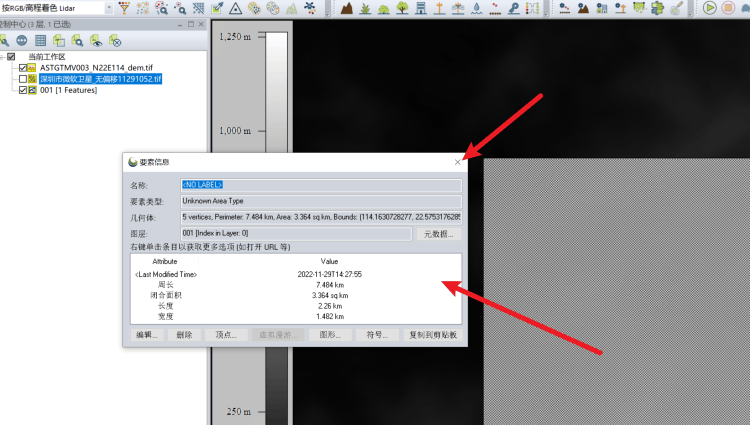

然后点击卫星图区域，会有个弹框直接关闭

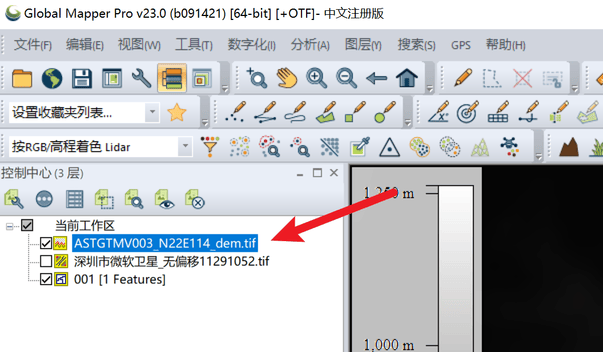

然后选择高程图图层

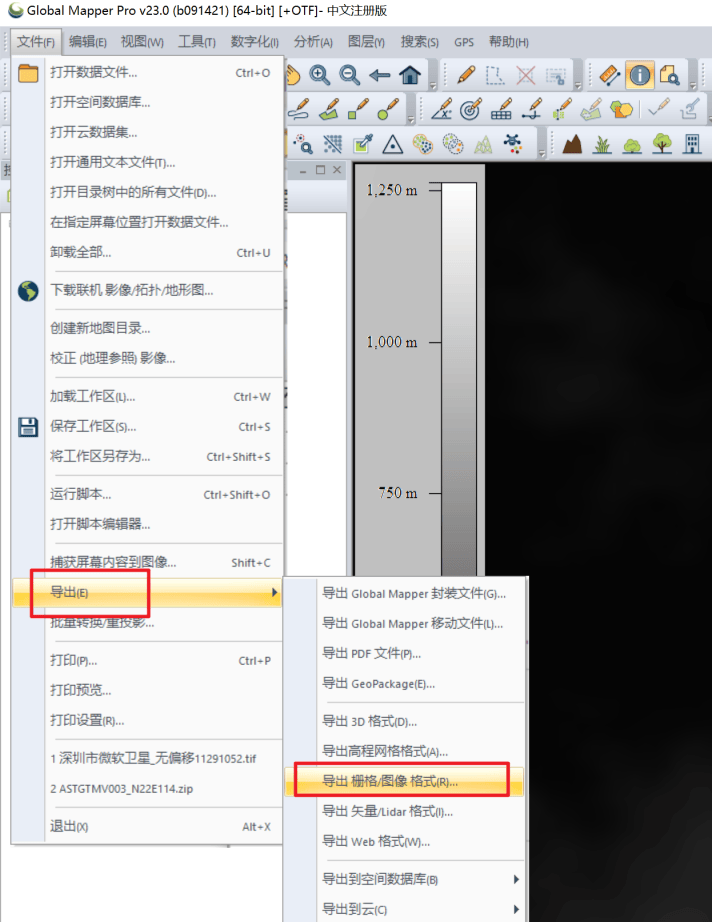

然后在文件中，选择导出-导出栅格/图像格式文件

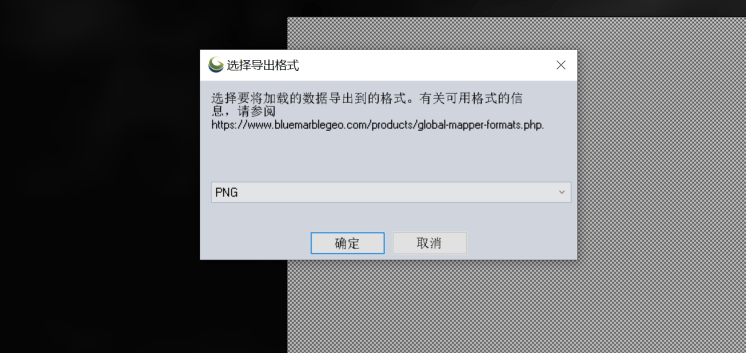

格式可以选择PNG或者TIF，点击确定

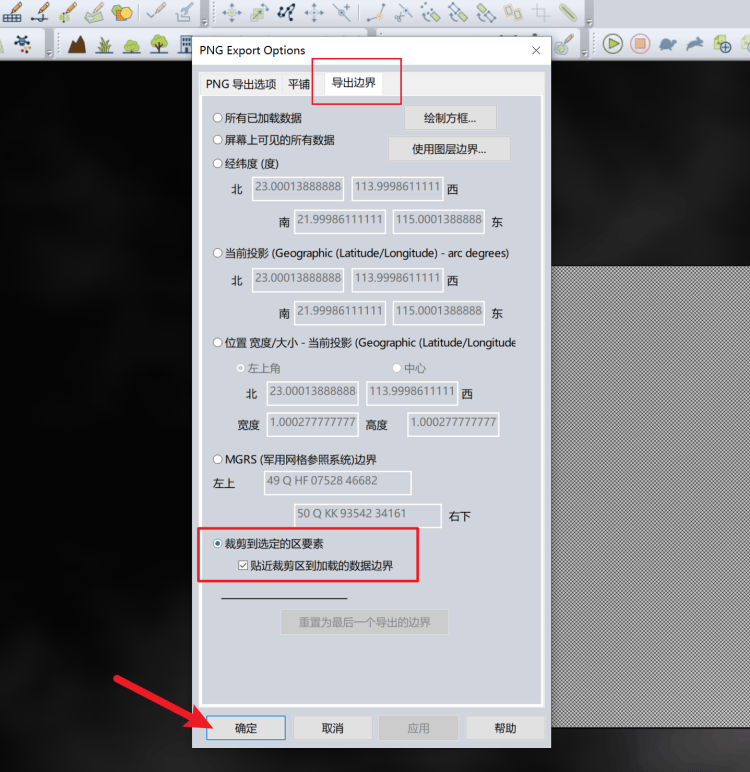

前面默认，在导出边界模块，要勾选裁剪到选定的区要素，然后选择确定按钮，选择保存位置




PS中处理高程图
因为高程图下载的方式不一样（地理空间数据云中是经纬度），是由经纬度转换为XY轴坐标的方式（Globalmapper），在下载的过程中高程图会有一些拉伸，这时候需要在PS中处理一下。

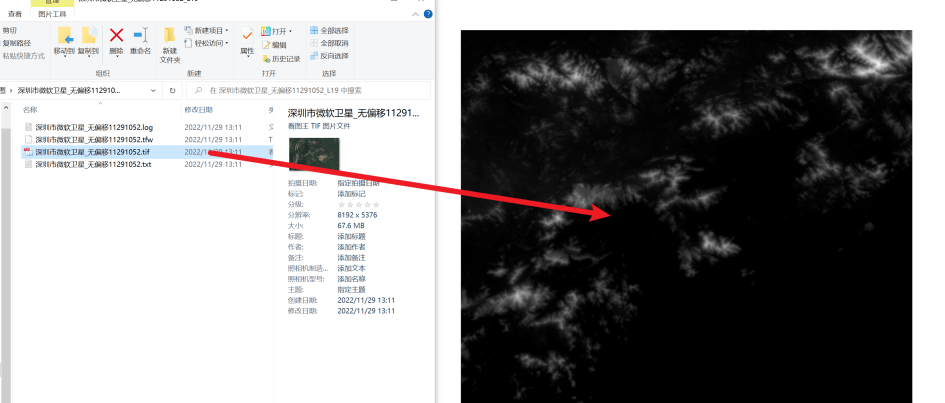

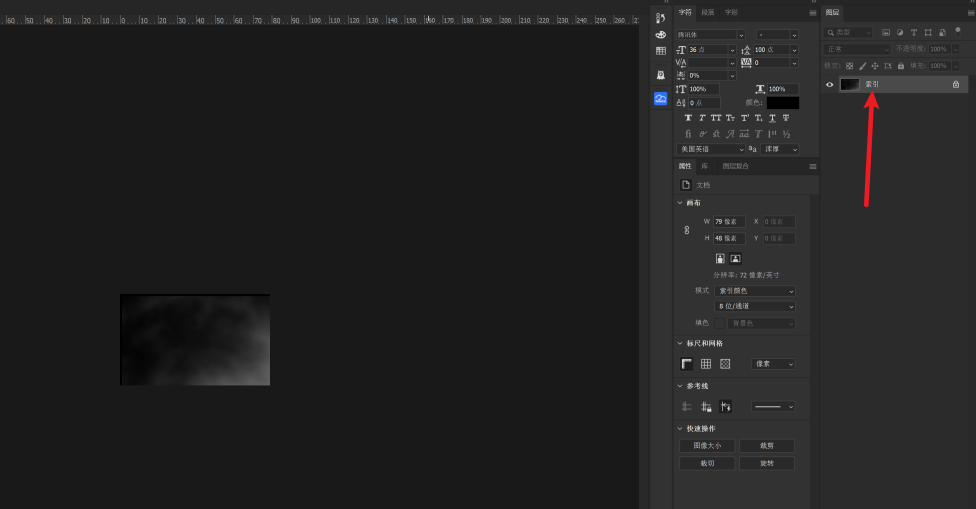

打开高程图后，格式是索引

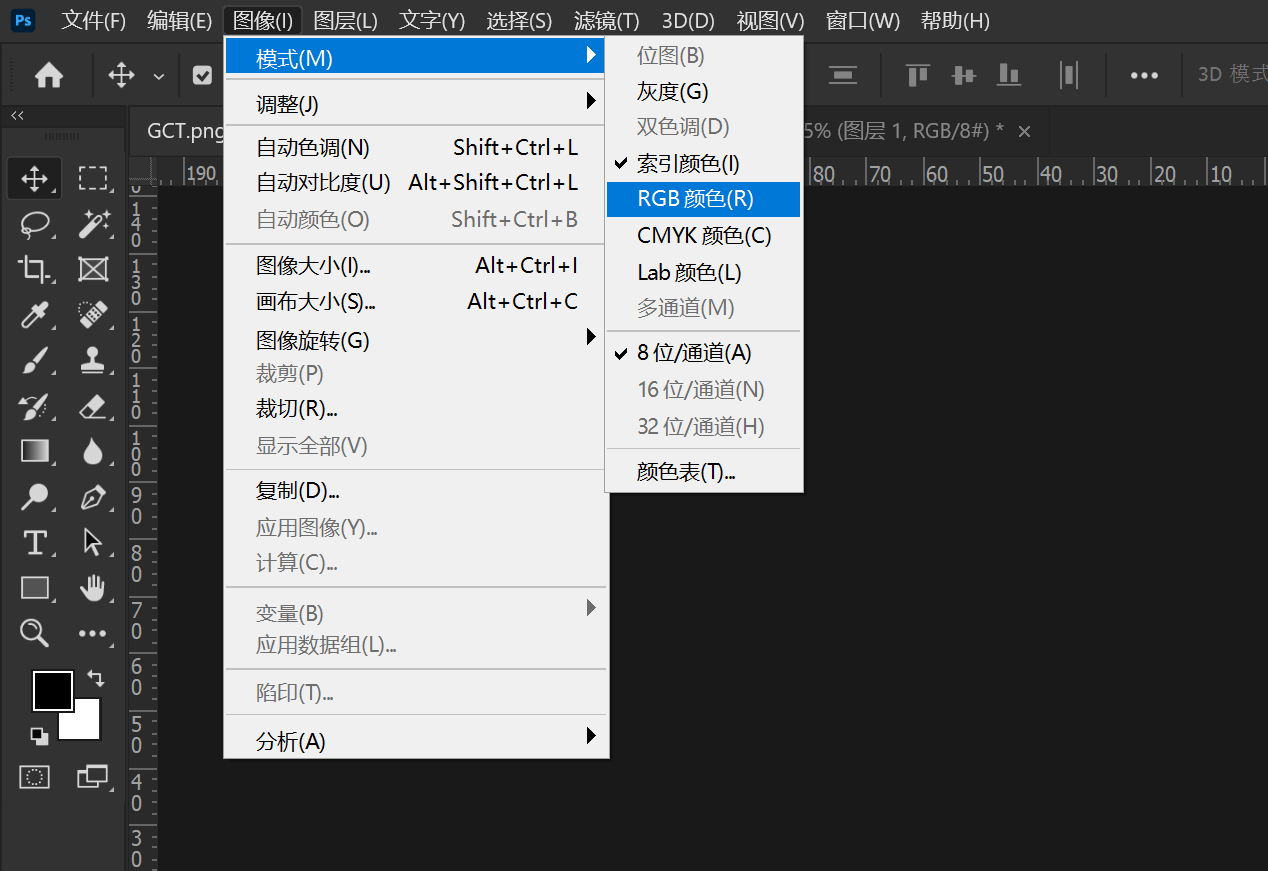

先将高程图的索引属性改为RGB

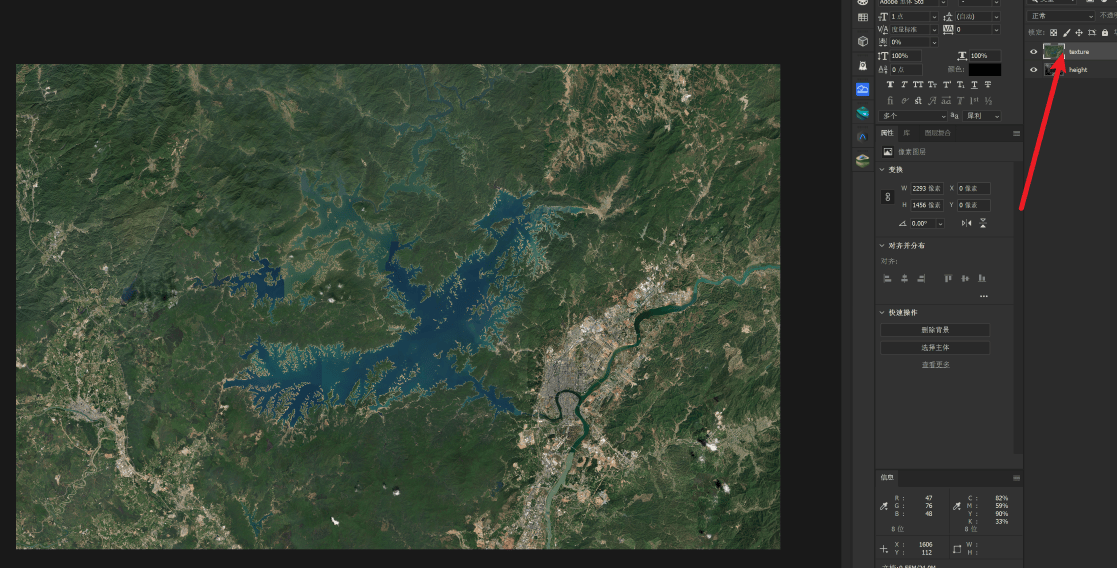

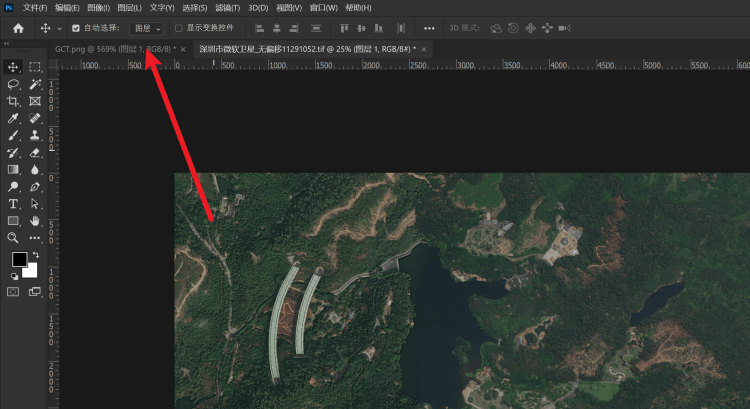

然后将卫星图拖入高程图中缩放到和高程图一样大小

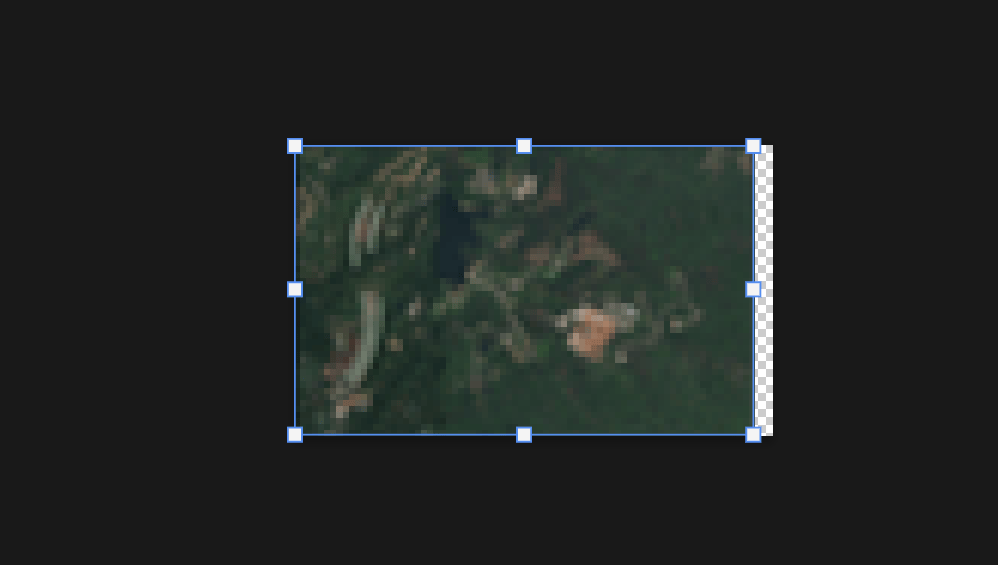

高程图多出来的部分是被拉伸了，




把高程图缩放的和卫星图一样大小，多余的部分减裁掉








PS中利用插件生成地形图

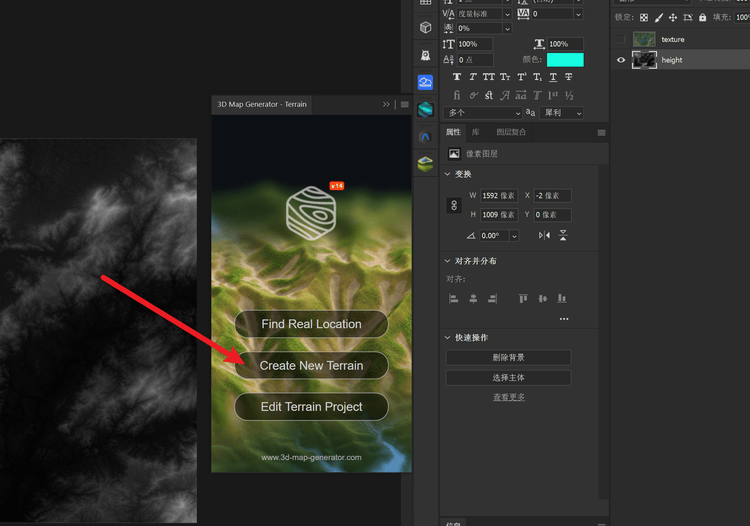

选择高程图，然后打开插件，点击Create New Terrain生成地形

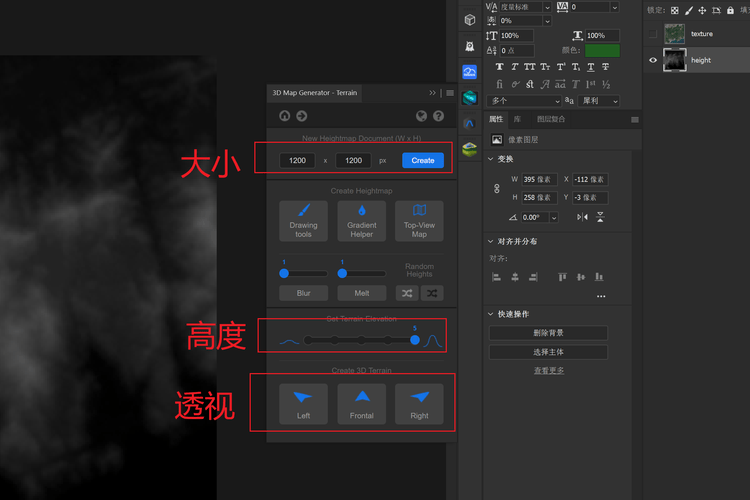

最上面是大小设置，可以自己设置，也可以保持默认的大小，地形高度设置到最大，当选择地形透视方向后，就自动开始生成地形了

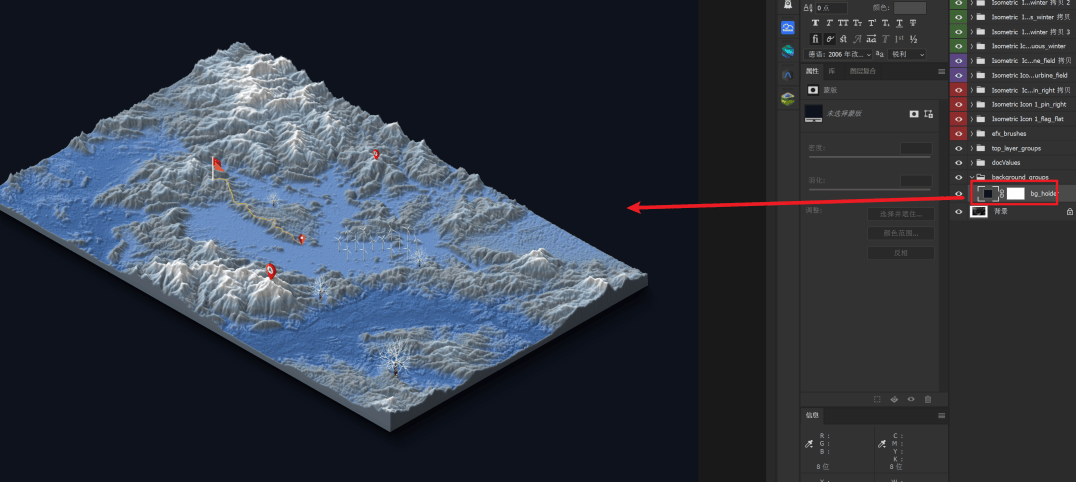

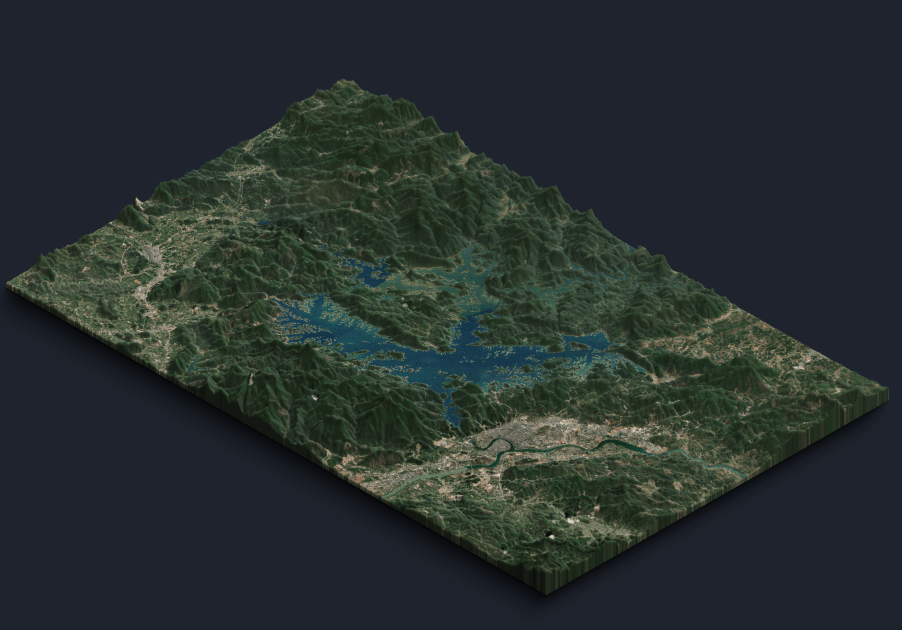

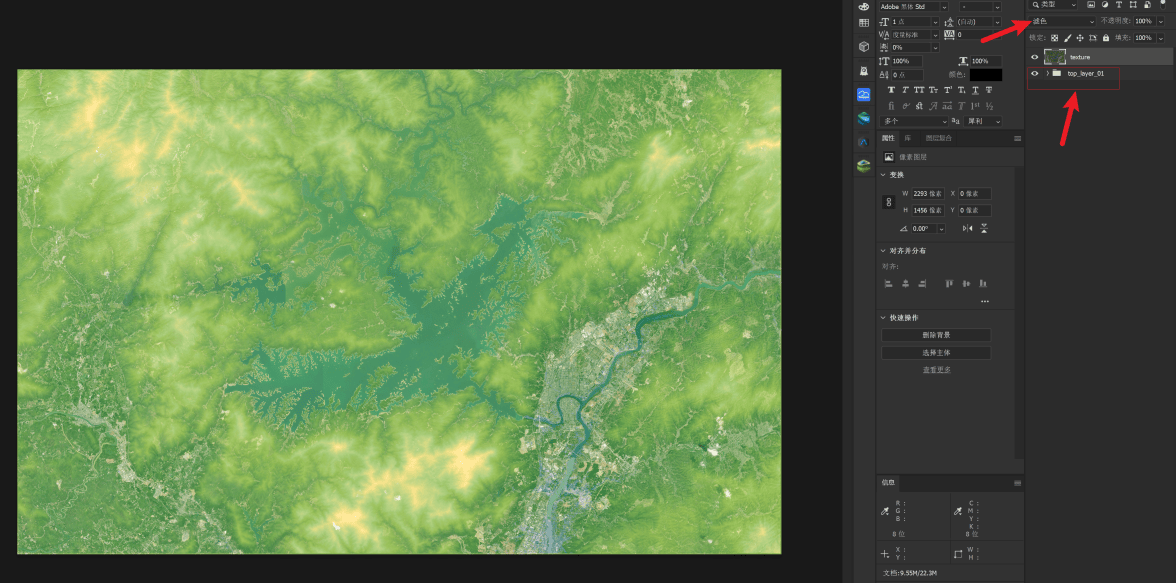

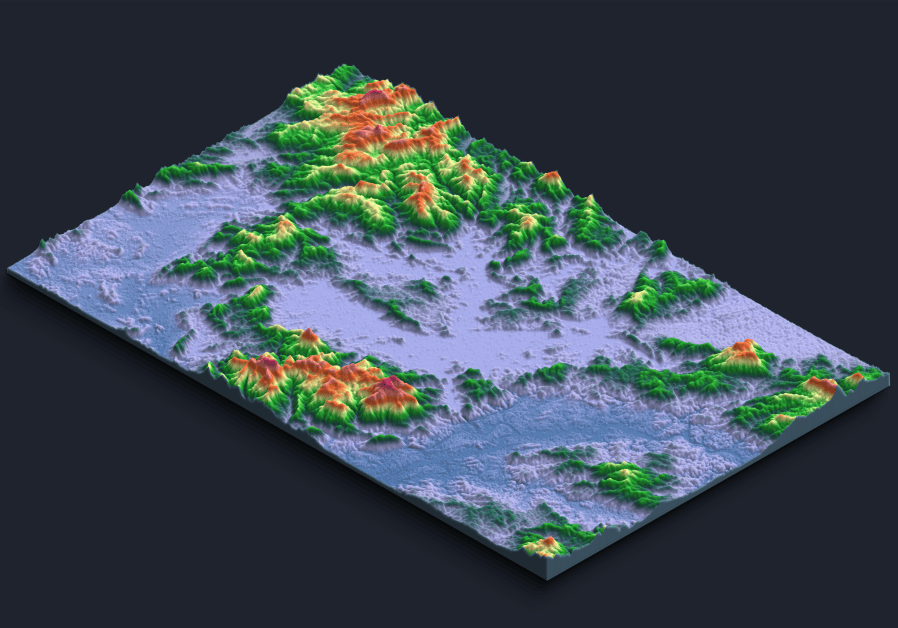

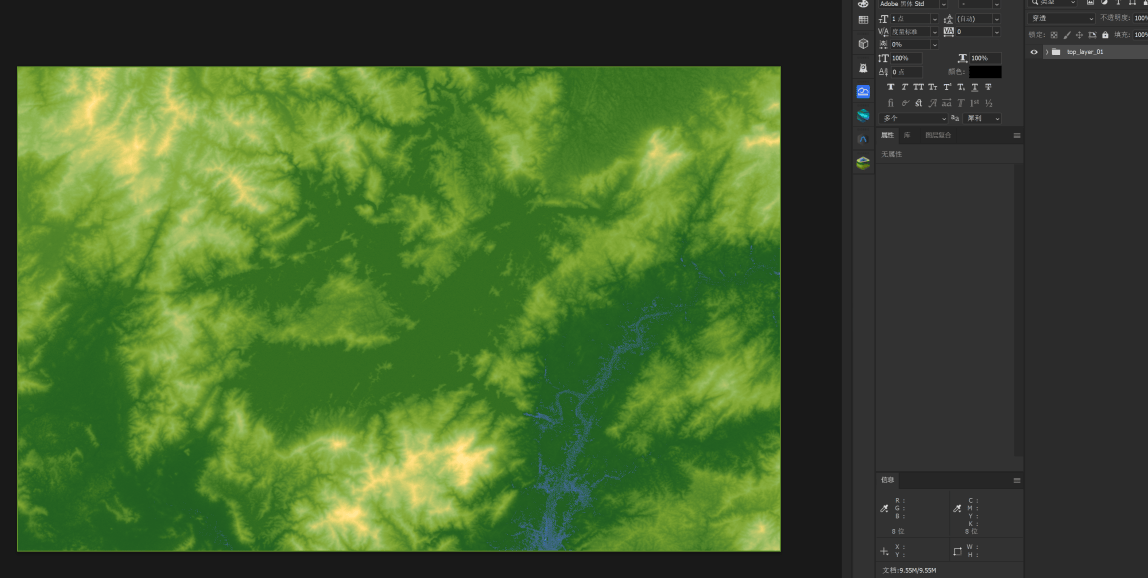

生成完成后的效果

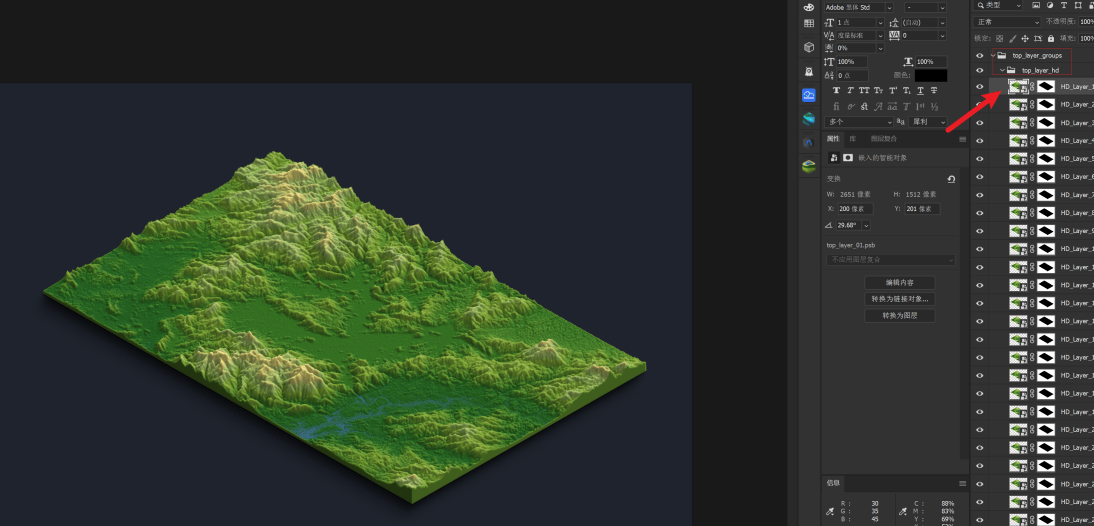

如果需要贴一张高精度的卫星图，选择top_layer_groups下面的top_layer_hd组，在里面选一个图层，双击进入智能对象编辑




进入智能对象后




然后把之前做的那张卫星贴图复制进来

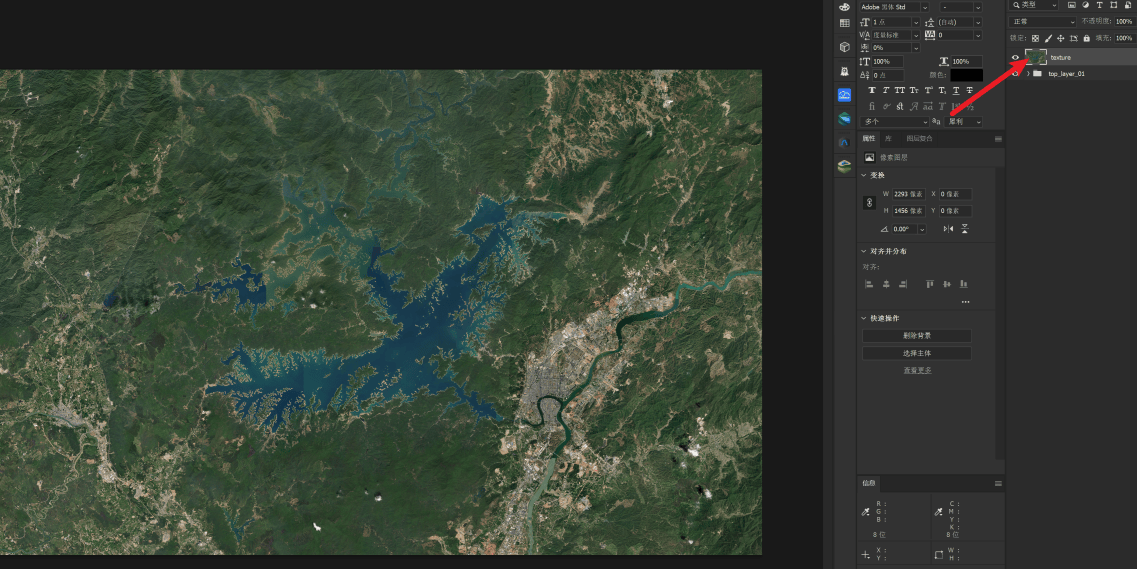

可以将下面的文件夹删掉，也可以将贴图改为滤色，然后保存智能对象




滤色效果




原图效果

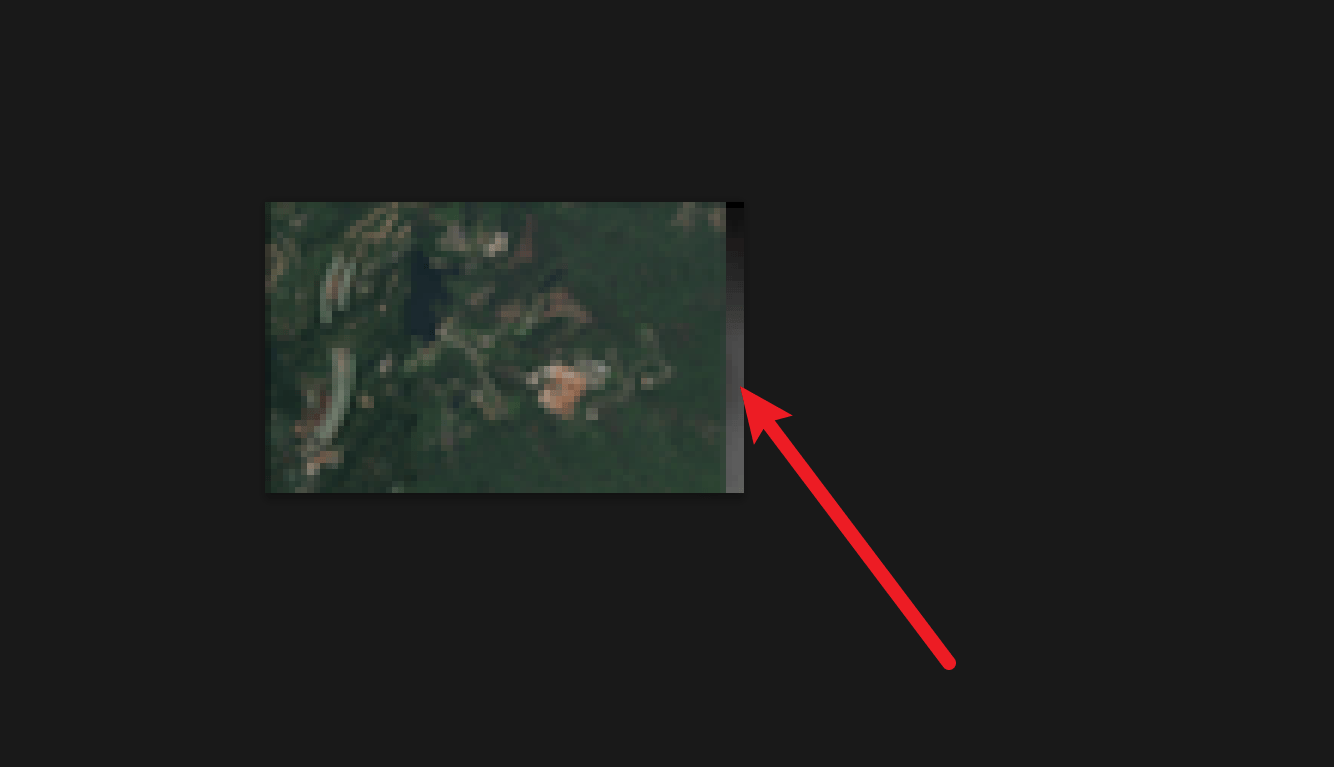

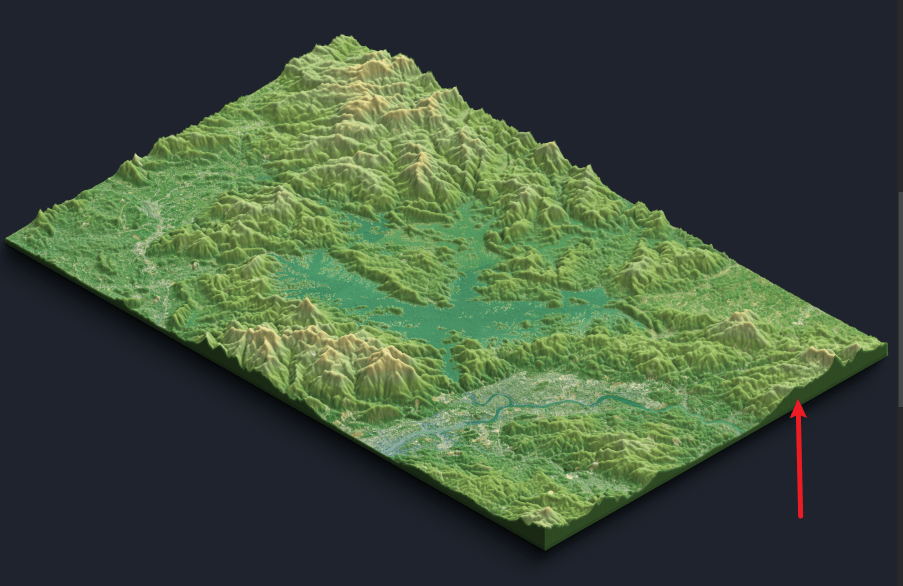

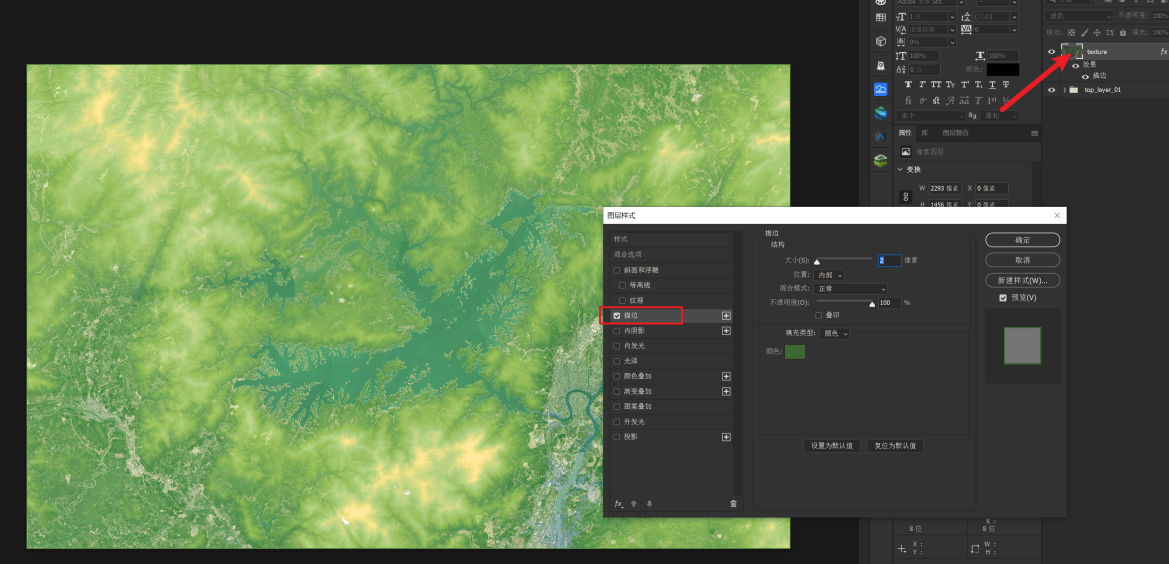

地图的边缘被拉伸了，可以选择贴图，给贴图加一个描边



T

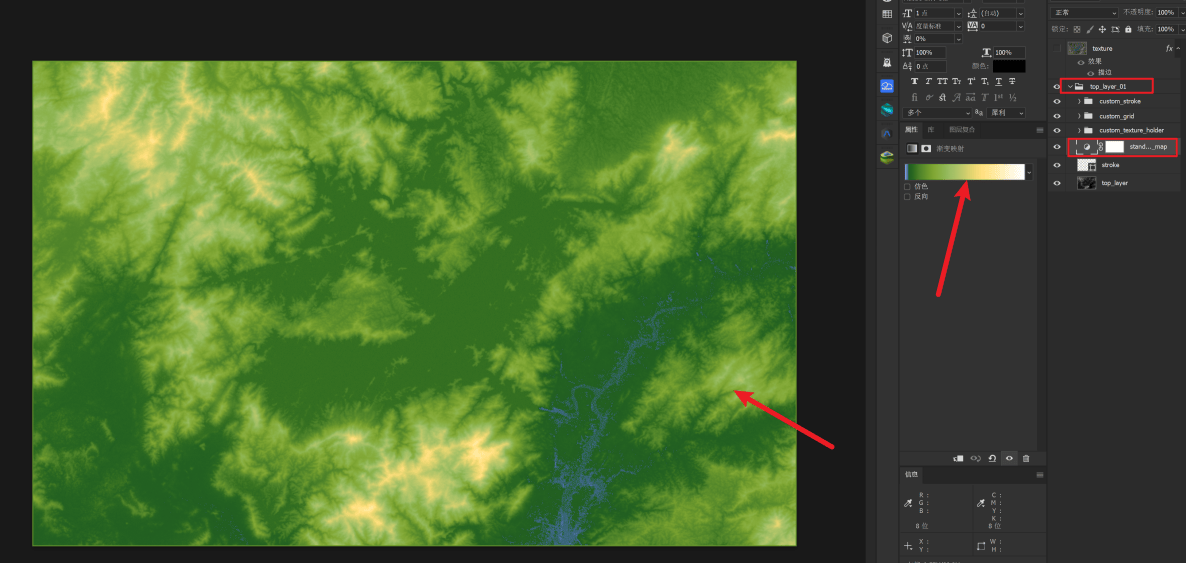

在智能对象中，top_layer_01下面的standard_gradient_map可以调整整个地图的颜色

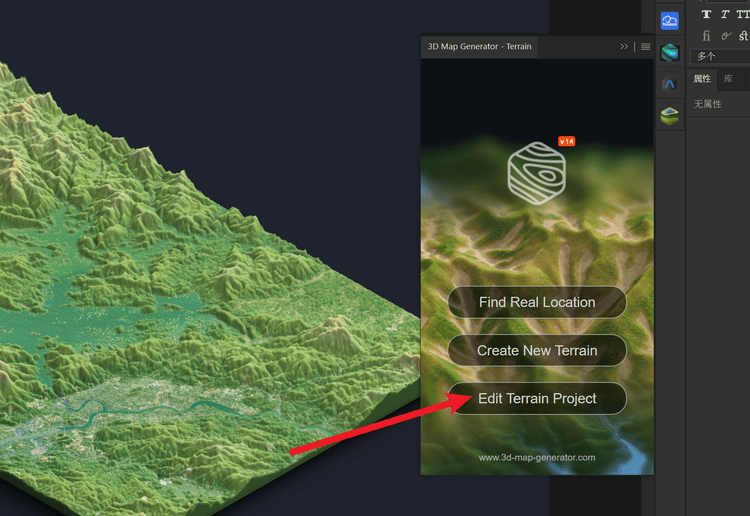

然后可以选择插件的Edit Terrain Project对地图样式进行编辑

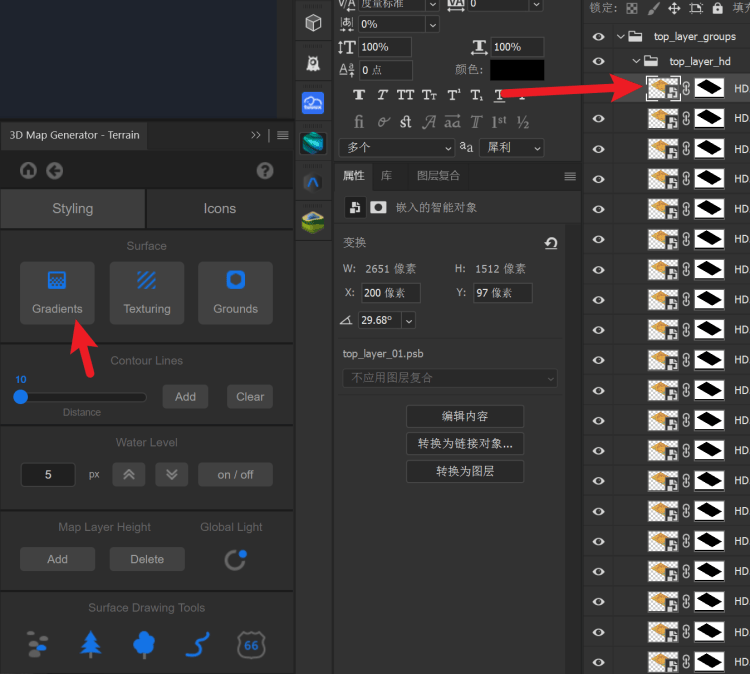

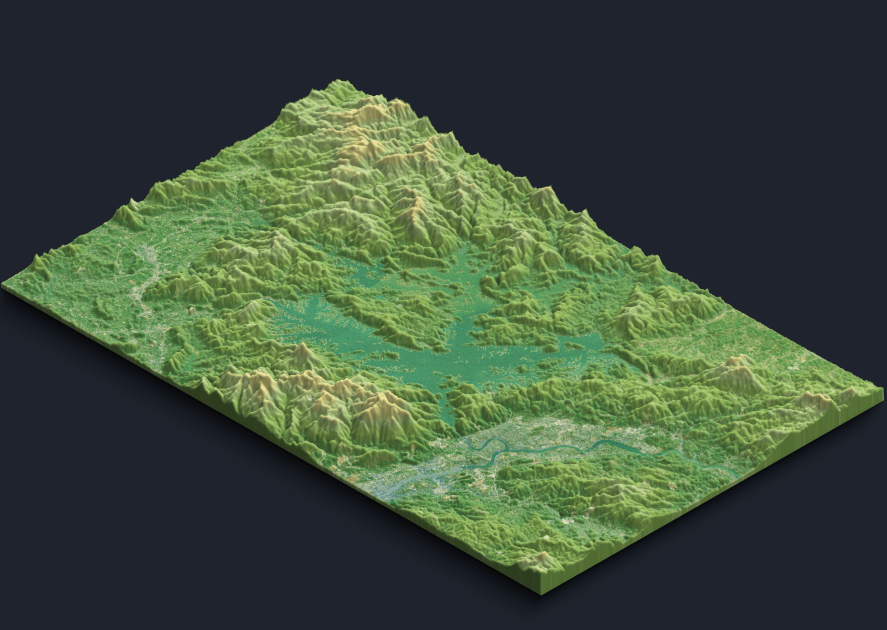

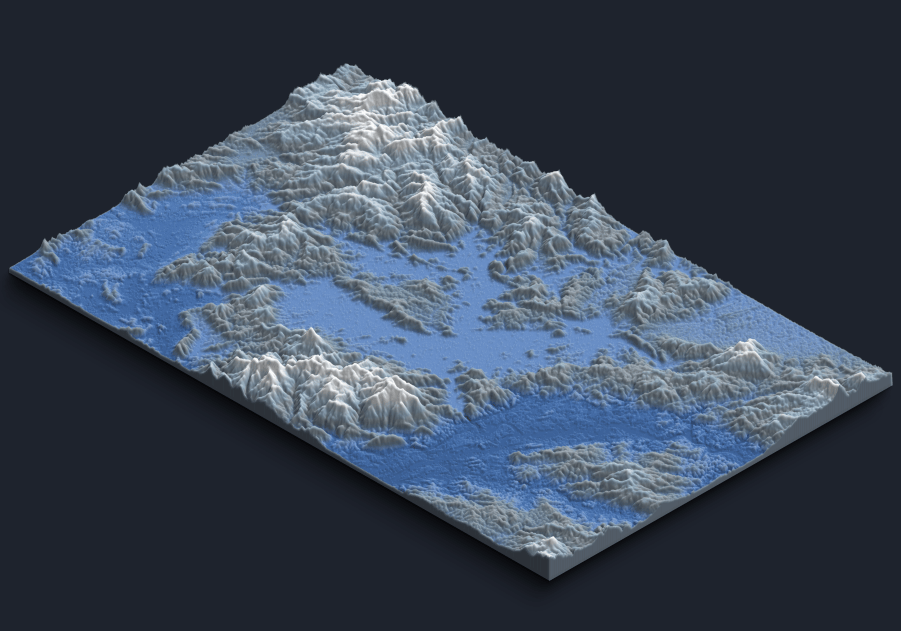

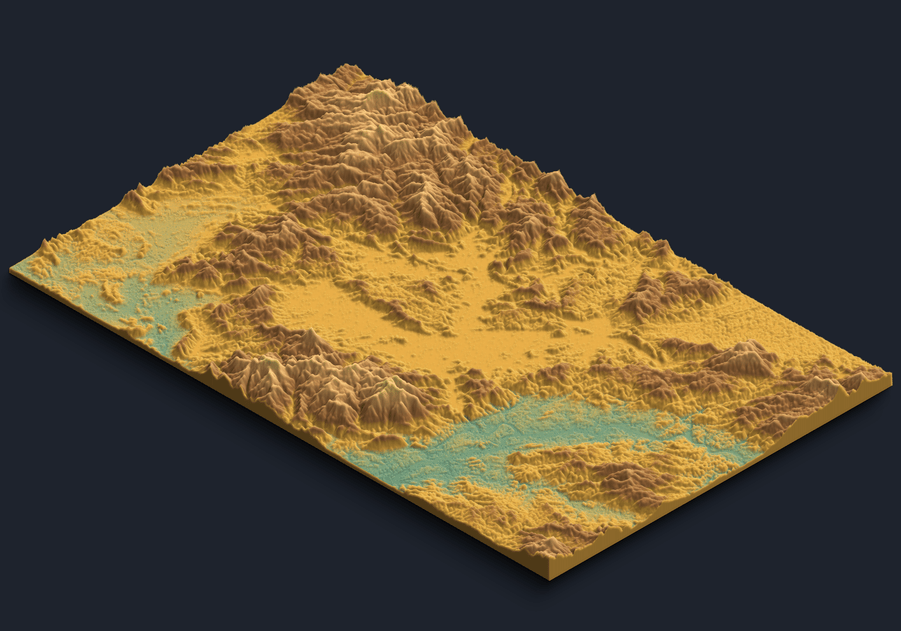

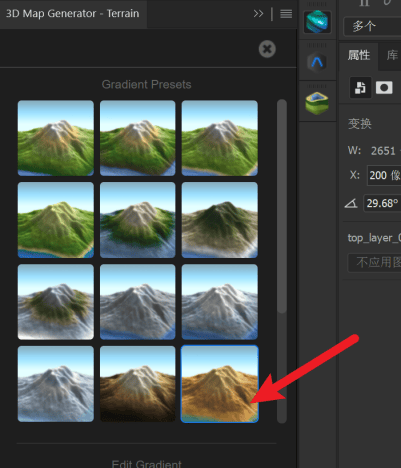

进入编辑之后，图层中选择一个智能对象，然后选择Gradients，可以设置不同的风格



3D MAP GENERATOR-TERRAIN
多个
库
属性
GRADIENT PRESETS
变换
W:2651
200像
29.689
TOP_LAYER
不应用图
FDIT GRADIENT



风格

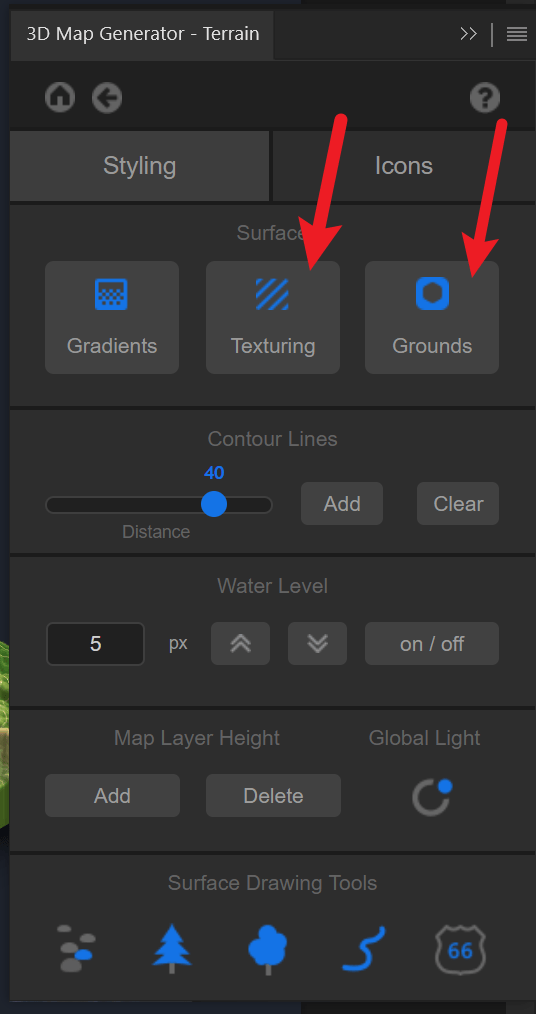

Texturing和Grounds都是调整样式的，可以自己尝试

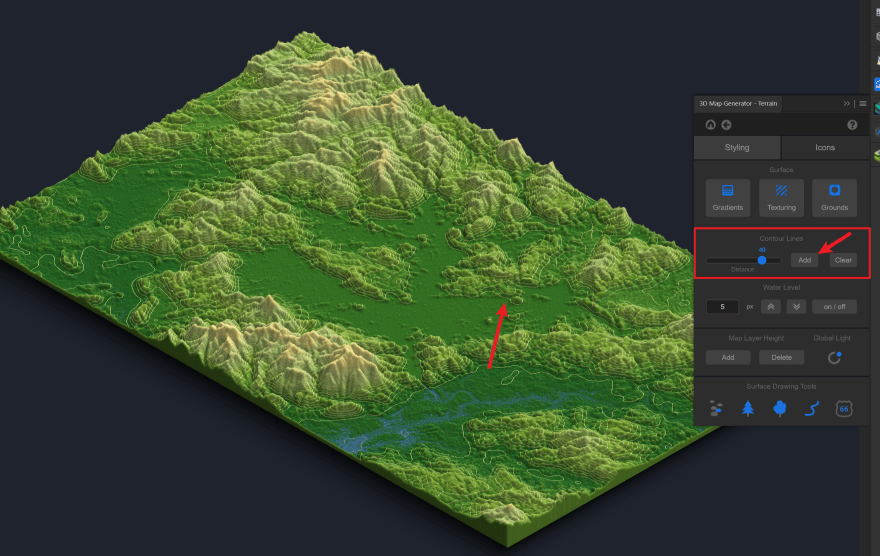

还可以添加等高线，有弹框确定就好，选择一个颜色就会自己添加，如果想去掉等高线，点击clear清除就好

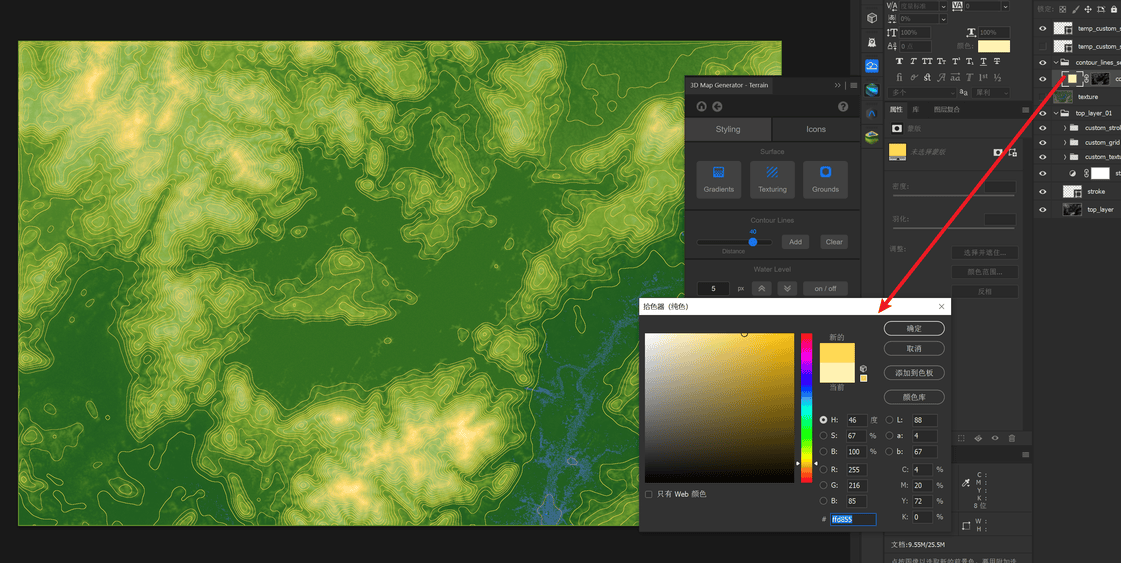

等高线的颜色可以在智能对象中修改

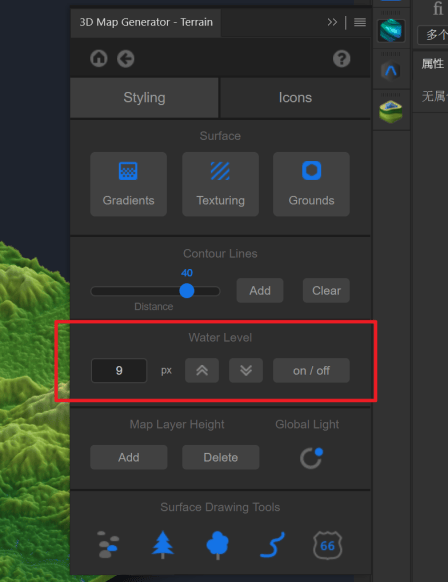

Water这里是调整海平面的，但是我调整了后没啥效果，大家可以自己尝试一下

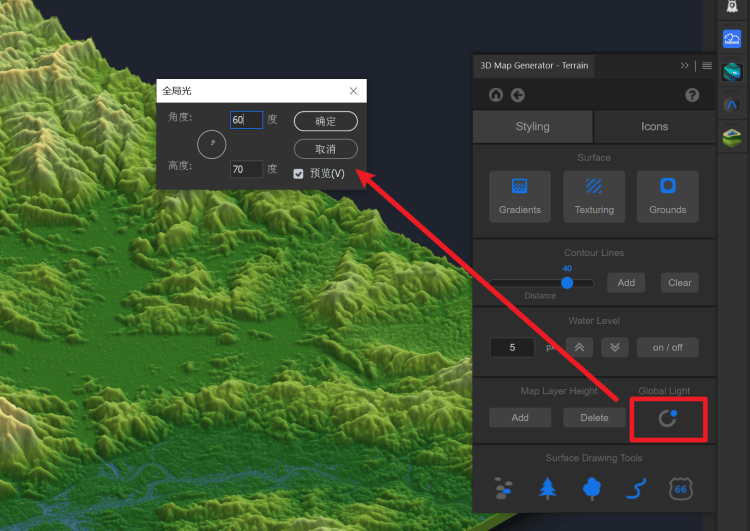

调整太阳光照角度

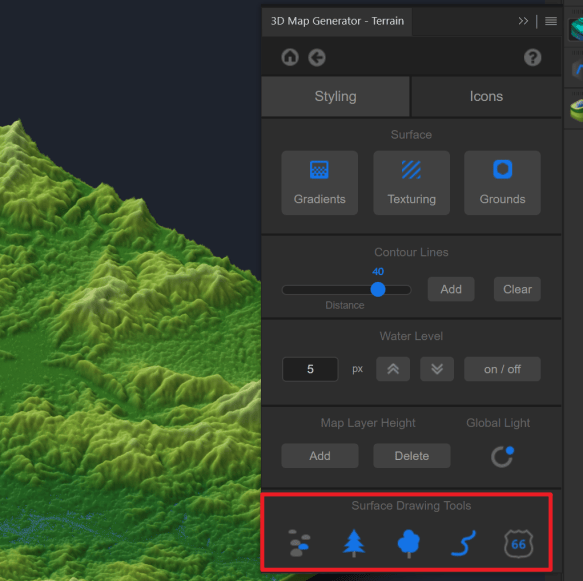

可以绘制河流和一些植物

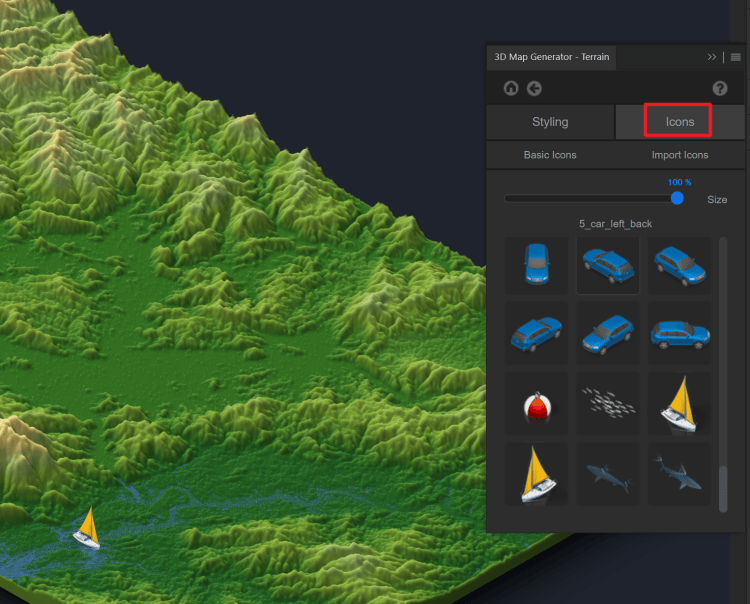

然后icons下面有自带的图标，还可以自己导入设计好的图标

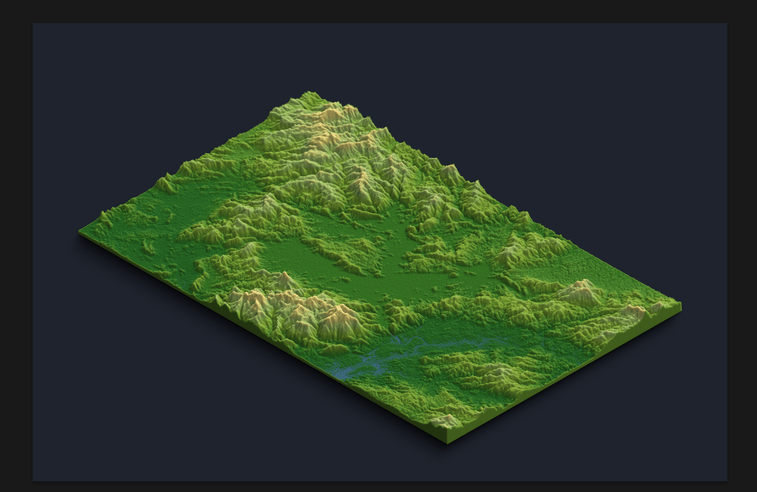

这里可以改变背景的颜色，制作完成后保存出去即可。



可以通过以上方法制作自己想要的效果。

附加：UE中做地形

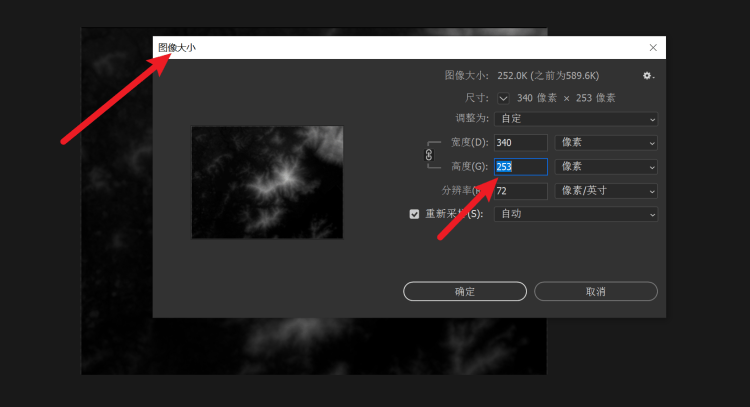

因为虚幻中的地形对尺寸有要求，一般是127、253、505、1009、2017、4033等等尺寸的正方形，所以需要把高程图缩放到规范尺寸，先把图像缩小到253（根据实际的高程图大小缩放调整）

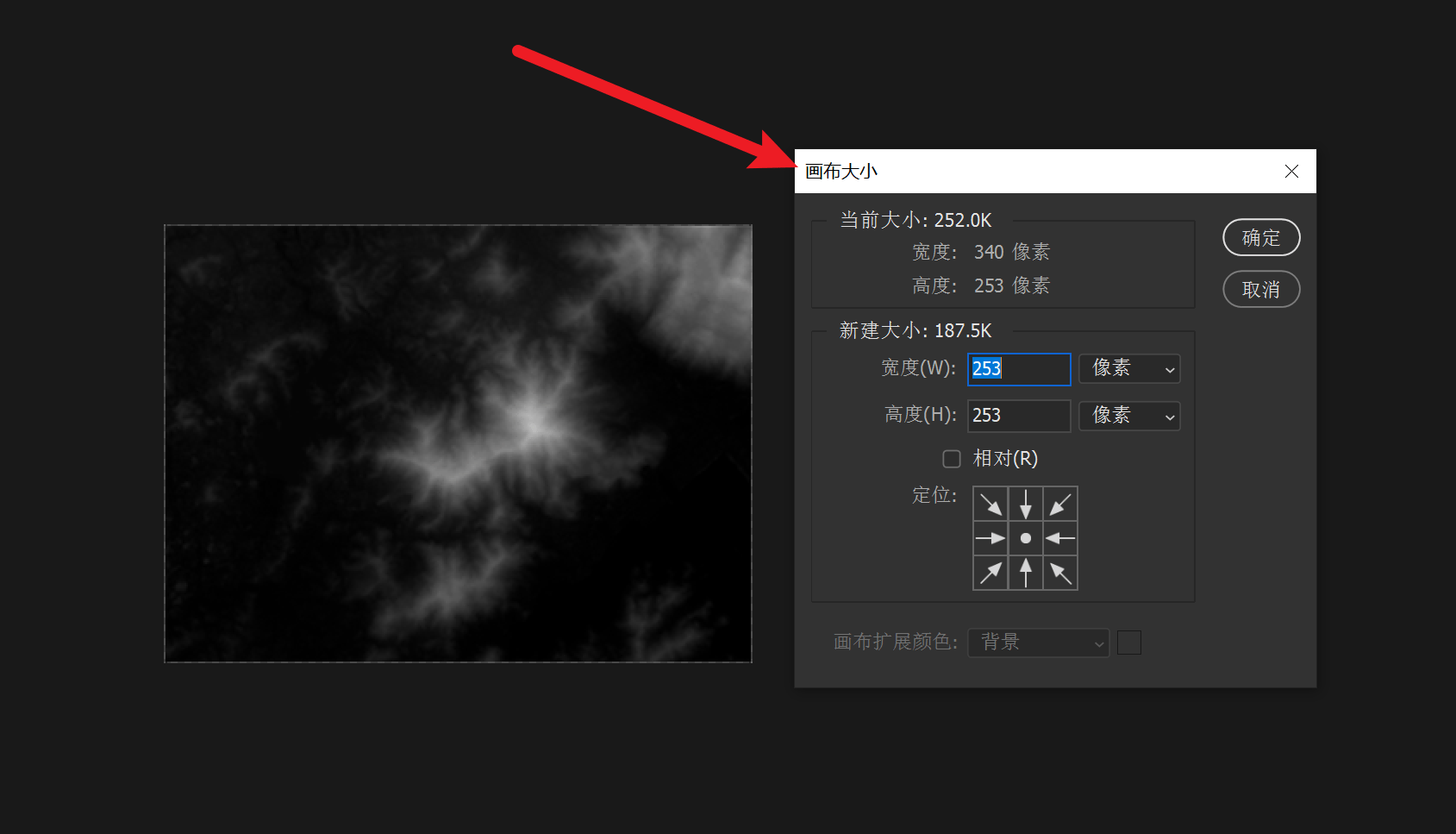

然后把画布大小改为253

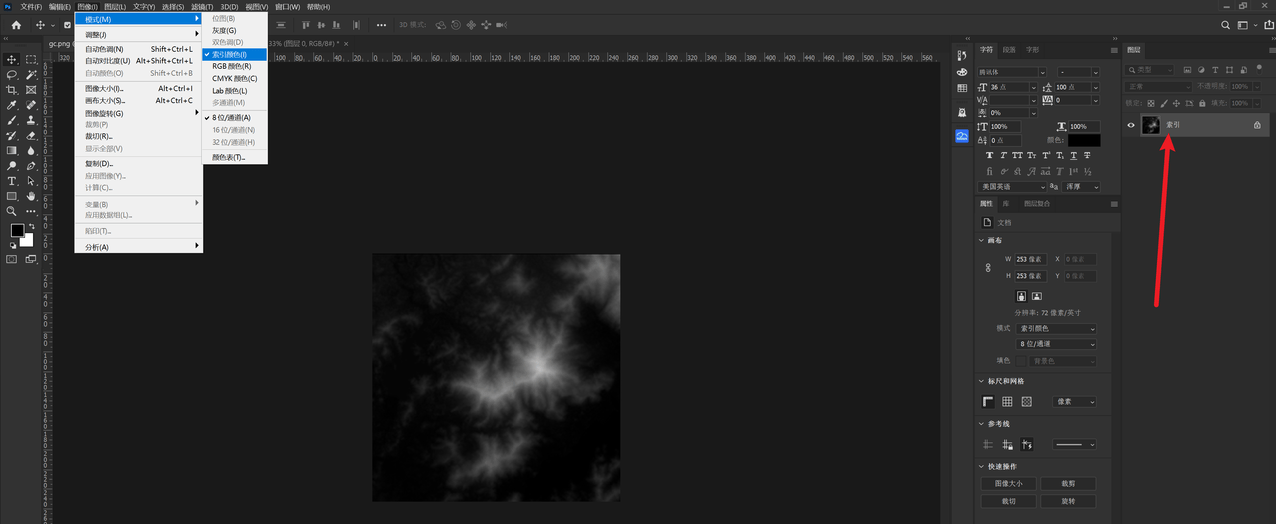

然后把模式改回索引

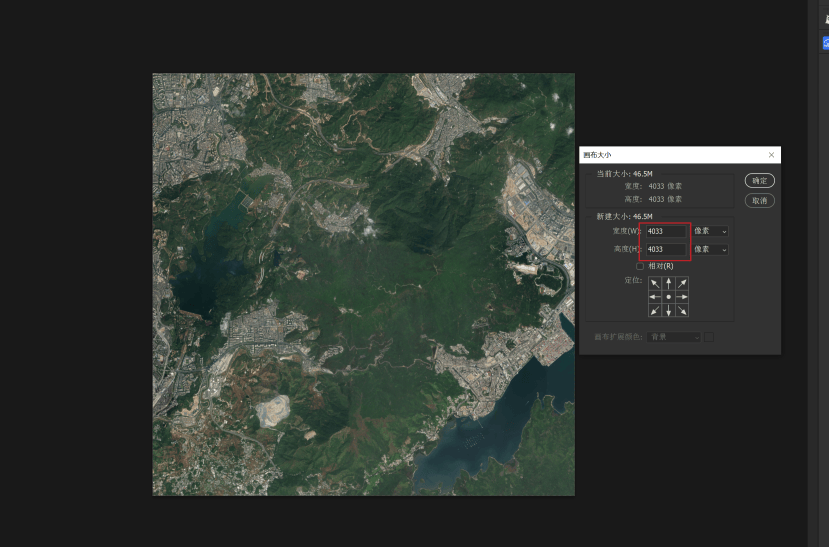

同理，把卫星图也改为正方形，由于卫星图很大，可以裁剪为4033（只要符合比例就可以）

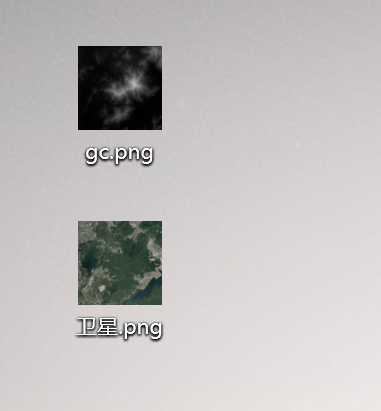

调整完后，把高程图保存PNG，卫星图保存成PNG

GCPNG



虚幻的安装，感兴趣的同学也可以找我教你怎么安装。

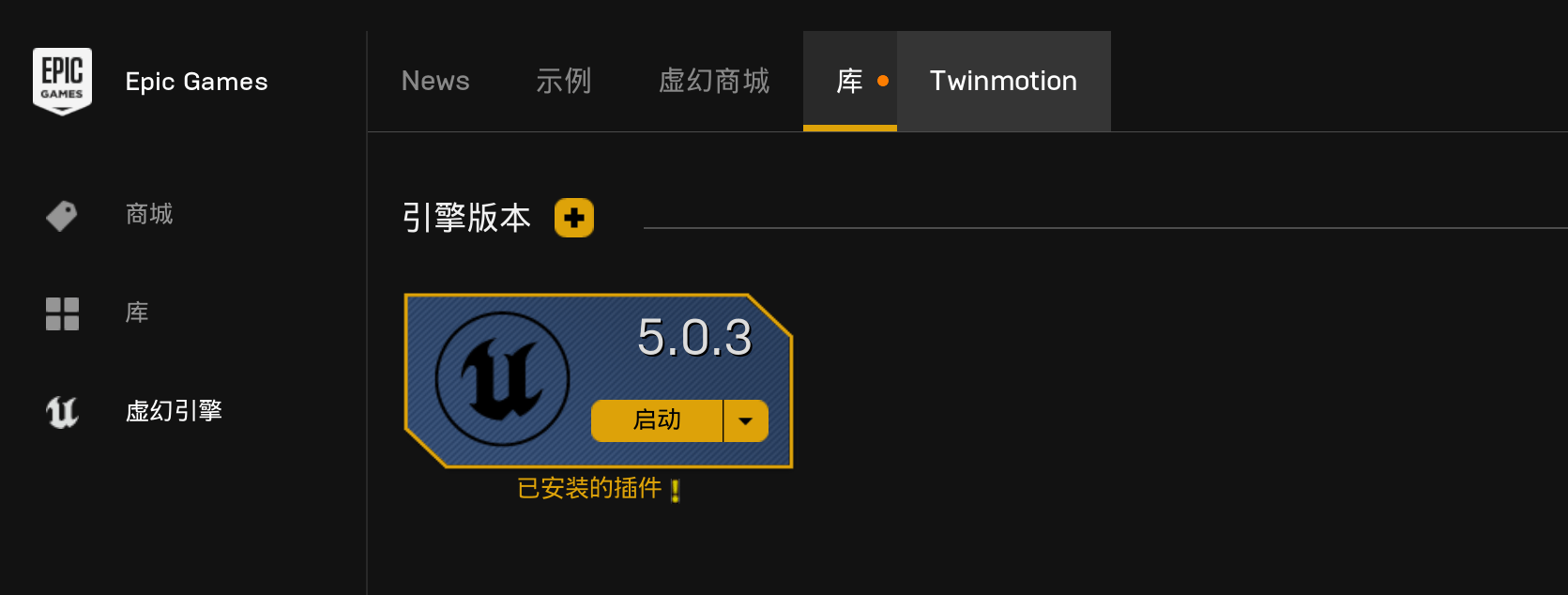

安装好的后，打开Epic Games，点击启动打开虚幻，我这里使用的的UE5 5.03版本，目前最新是5.1版本

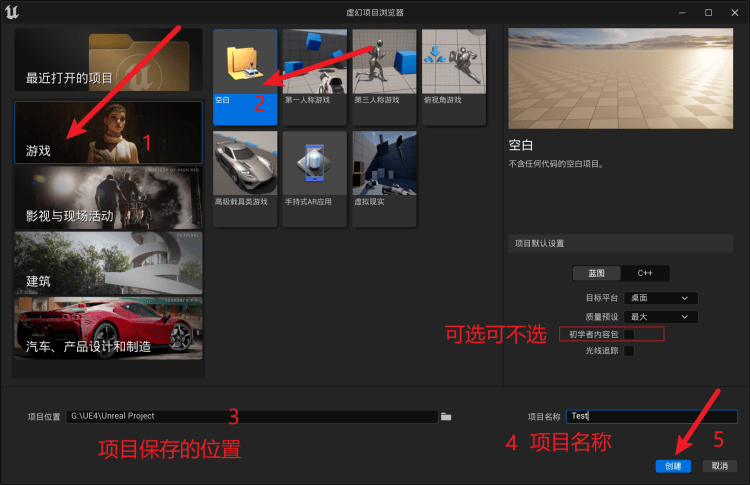

打开之后，选择游戏模式，创建一个空白场景，然后选择保存位置和项目名称后，点击创建

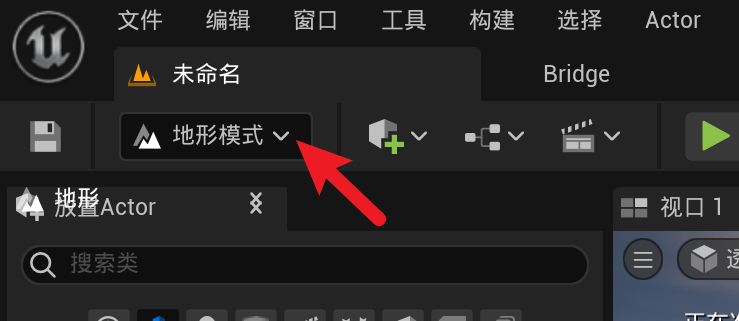

进入虚幻后选择地形模式

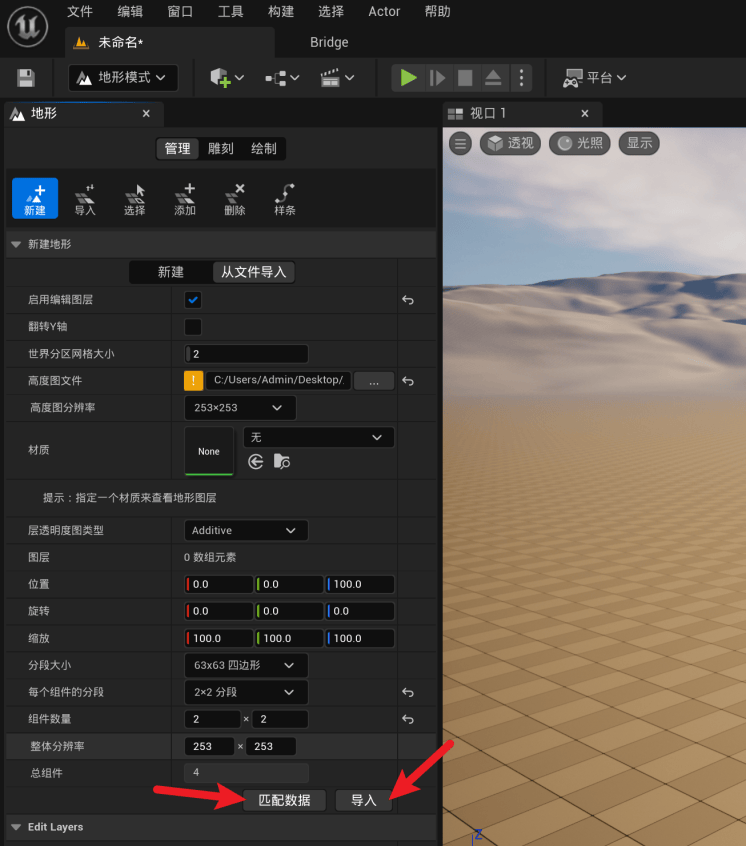

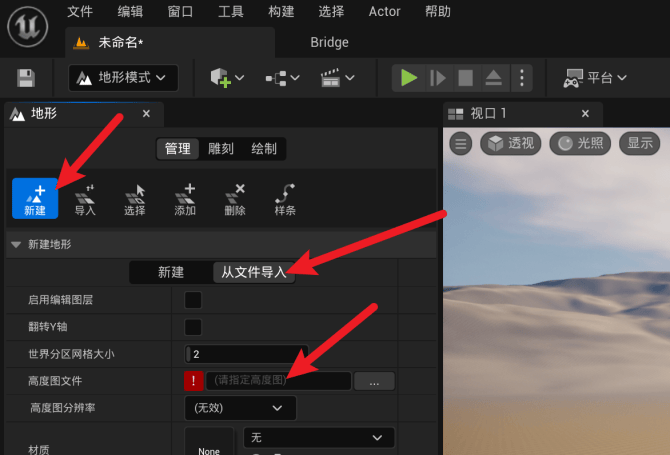

然后选择新建地形，从文件导入，导入高度图文件




匹配数据后导入

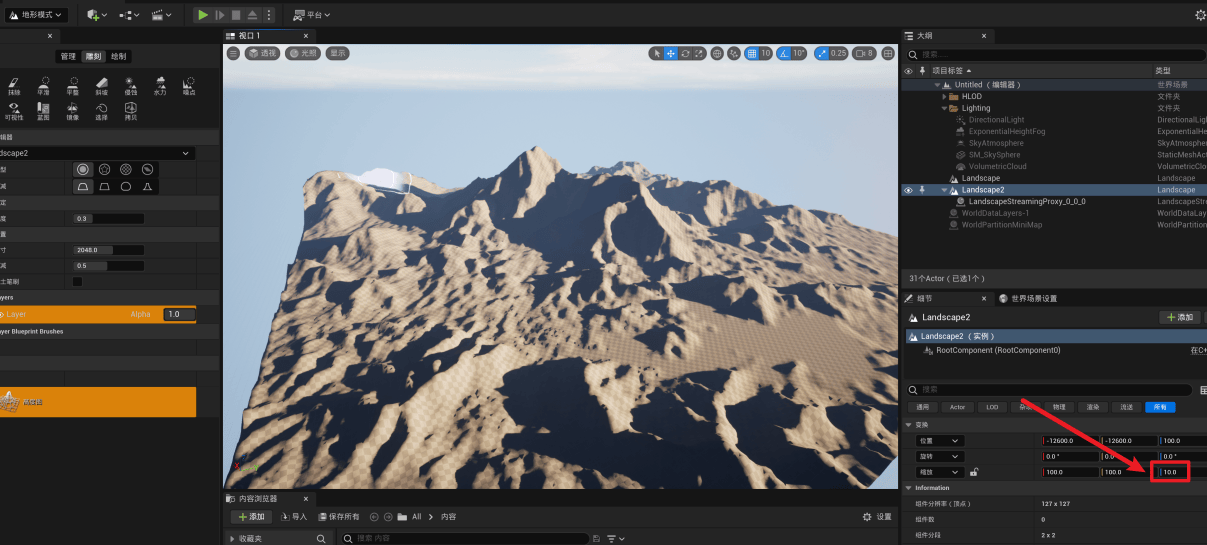

如果地形过高，可以调整高度

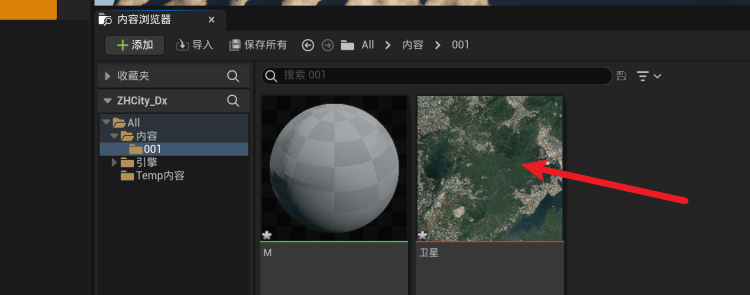

然后导入卫星图做地形贴图

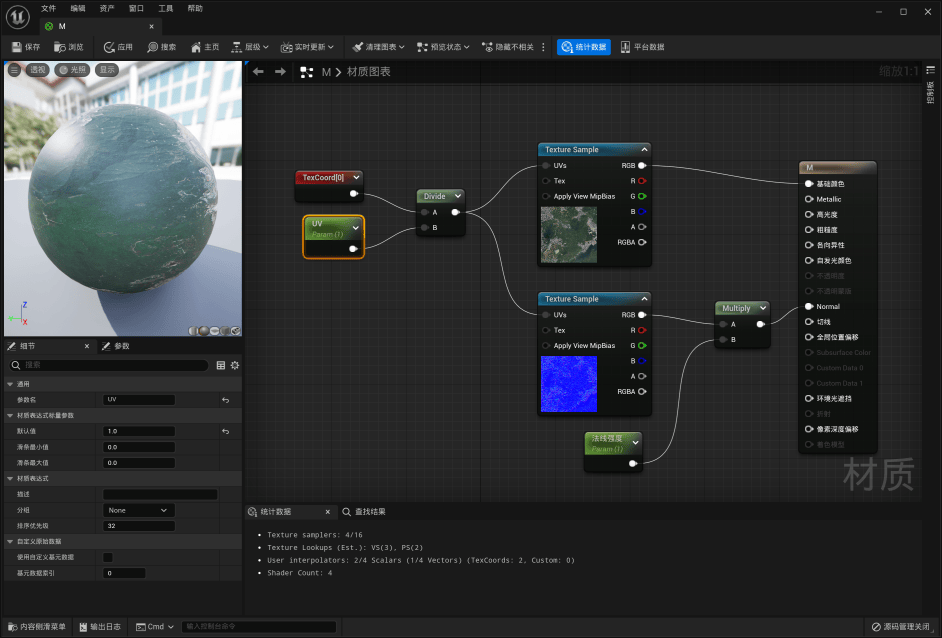

也可以自己做一套贴图导入进来做材质

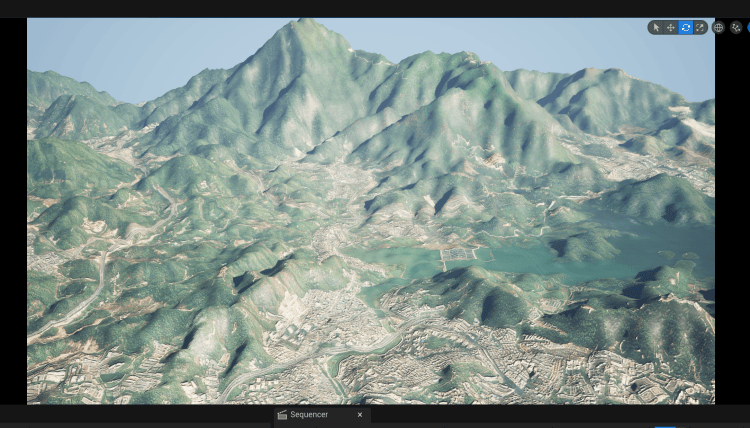

作为智慧城市的背景是够用的，还可以下载更高清高精度的卫星图

SEGUENCER

若有收获，就点个赞吧
